ステンレス鋼ダウエルピン：材料、グレード、精密製造

ステンレス鋼のダウエルピンは、正確な位置合わせ、再現性、耐食性が求められる精密組立において広く使用されています。産業機械から医療機器、航空宇宙部品に至るまで、ステンレスダウエルピンは、合わせ部品間の位置精度を維持する上で不可欠な役割を果たします。

この記事では、303、304、316、416ステンレス鋼ダウエルピンなどの一般的な材料グレード、硬化タイプ、および高度なスイス式自動旋盤加工プロセスを使用した精密ステンレス鋼ダウエルピン部品の製造方法を含む、ステンレス鋼ダウエルピンの完全な概要を提供します。

ステンレス鋼ダウエルピンとは？

ステンレスダウエルピンは、組立時に部品を位置合わせするために設計された円筒形の締結・位置決め部品です。標準的なファスナーとは異なり、ダウエルピンは部品をクランプするのではなく、正確な位置決めと再現性のある組立を保証するためのものです。

ステンレス鋼ダウエルピンの主な機能は次のとおりです。

1. 部品の正確な位置合わせ

2. 組立全体への荷重分散

3. せん断力や振動への耐性

4. 長期的な寸法安定性

これらの厳しい公差要件のため、精密ステンレス鋼ダウエルピンは一般的にCNC旋盤加工やスイス式自動旋盤加工で製造されます。スイス式自動旋盤加工サービスが高精度ピン製造をどのようにサポートするかをご覧ください。

ダウエルピンに使用される一般的なステンレス鋼グレード

性能、耐久性、環境耐性には適切な材料の選択が重要です。以下はステンレス鋼ダウエルピンで最も一般的に使用されるグレードです。

303ステンレス鋼ダウエルピン

303ステンレス鋼ダウエルピンは、優れた被削性で知られています。このグレードには硫黄が添加されており、切削性能と表面仕上げが向上します。

代表的な用途：

• 厳しい公差を必要とする精密組立

• 小型ダウエルピンの大量生産

• 腐食環境が中程度の用途

303ステンレスは、製造効率と寸法の一貫性が優先される場合によく選ばれます。

304ステンレス鋼ダウエルピン

304ステンレス鋼ダウエルピンは、耐食性と機械的強度のバランスに優れています。これは最も広く使用されているステンレスグレードの1つです。

• 主な利点：

• 良好な耐食性

• 一般的な産業環境に適している

• 信頼性の高い機械的性能

304ステンレスダウエルピンは、自動化機器、治具、機械組立で一般的に使用されています。

316ステンレス鋼ダウエルピン

316ステンレス鋼ダウエルピンは、特に過酷な環境や化学的に攻撃的な環境において、304よりも優れた耐食性を提供します。

一般的な用途：

• 医療機器および手術器具

• 海洋およびオフショア用途

• 食品加工および化学装置

耐食性が重要な場合、精密ダウエルピンには316ステンレス鋼が好まれることがよくあります。

416ステンレス鋼ダウエルピン

416ステンレス鋼ダウエルピンは、マルテンサイト系ステンレス鋼で、高い硬度と強度が特徴です。

特性：

• 熱処理により硬度を高めることが可能

• オーステナイト系グレードよりも優れた耐摩耗性

• 中程度の耐食性

416ステンレスは、機械的応力や摩耗を受けるダウエルピンに適しています。

硬化ステンレス鋼ダウエルピン

硬化ステンレス鋼ダウエルピンは、強度、耐摩耗性、負荷容量を向上させるために熱処理されています。これらのピンは、繰り返し組立、振動、または高いせん断力がかかる用途に最適です。

硬化ピンは以下の分野で頻繁に使用されます。

• 工具および治具

• 精密機械組立

• 高サイクル産業用途

硬化ダウエルピンの製造には、厳しい公差を維持するために加工と熱処理の注意深い管理が必要です。

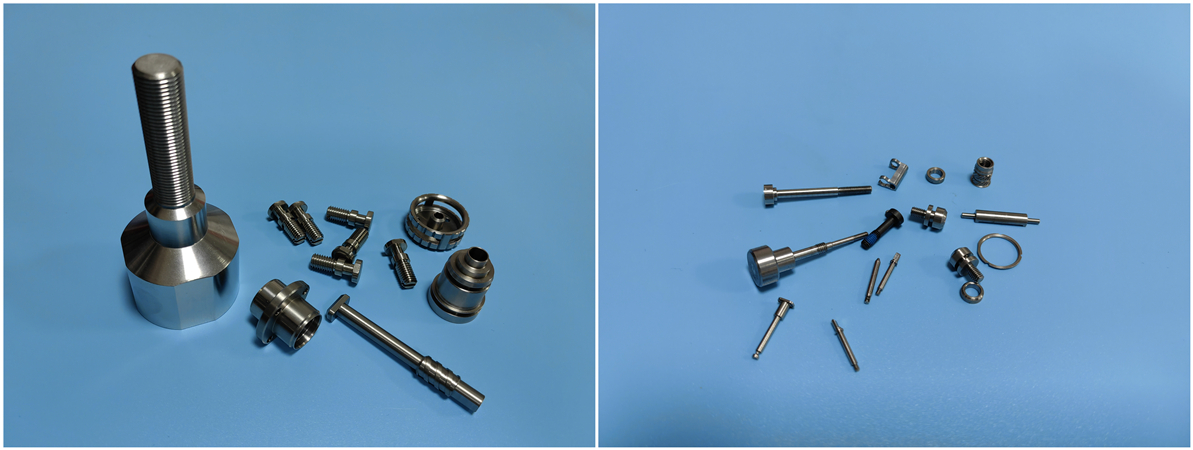

精密ステンレス鋼ダウエルピンの製造

精密ステンレス鋼ダウエルピンの製造には、ミクロンレベルの公差と一貫した表面仕上げを達成できる高度な加工方法が必要です。

主要な製造技術は次のとおりです。

• 小径ピン用のスイス式自動旋盤加工

• 大型ダウエルピン用のCNC旋盤加工

• 直径精度のためのセンタレス研削

• 二次仕上げと検査

スイス式自動旋盤加工は、同心度、真直度、表面品質を維持できるため、ステンレス鋼ダウエルピンの製造に特に適しています。

スイス式自動旋盤加工サービス がどのように精密ダウエルピンの一貫した生産を可能にするかをご覧ください。

ステンレス鋼ダウエルピンの用途

ステンレスダウエルピンは、以下のような多くの産業で使用されています。

医療機器および手術器具

産業オートメーションおよびロボット工学

航空宇宙および防衛組立

精密治具および工具

カスタムの直径、長さ、または公差が必要な用途では、既製部品ではなく、カスタム機械加工ピンに頼ることがよくあります。

要求の厳しい用途向けのカスタム精密ピンとシャフトをご覧ください。

ダウエルピンにスイス式自動旋盤加工が最適な理由

スイス式自動旋盤加工は、ステンレス鋼ダウエルピンの製造においていくつかの利点を提供します。

• 厳しい公差の優れた制御

• 量産における高い再現性

• 優れた表面仕上げ

• 材料廃棄物の削減

これらの利点により、スイス式自動旋盤加工は、特に医療、航空宇宙、および高精度産業分野において、精密ステンレス鋼ダウエルピンの製造に好まれる方法となっています。

まとめ

303や304ステンレス鋼ダウエルピンから、耐食性に優れた316ステンレス鋼ダウエルピン、硬化ステンレス鋼ダウエルピンまで、適切な材料と製造プロセスを選択することが、性能と信頼性に不可欠です。

高度なスイス式自動旋盤加工と精密CNCプロセスを活用することで、メーカーは幅広い産業にわたって厳格な寸法および品質要件を満たすステンレス鋼ダウエルピンを製造できます。

カスタムの高精度用途では、経験豊富なスイス式自動旋盤加工サプライヤーと提携することで、一貫した品質、再現性、長期的なパフォーマンスが保証されます。
