小さな金属製のコンタクトピンは、電子機器間の電気的接続を確立するために使用されます。また、ベア回路基板やモジュール内では、あるPCBAと別のPCBAの間で接続が行われる場合があります。その例はスマートフォンのドックや、ラップトップコンピューターのバッテリーコンパートメントにも見られます。
スプリング式コンタクトピンは、内部にスプリングを内蔵しており、相手側の表面(相手ピン)に対して一定の力を加え続けます。そのため、継続的な動きや多少の位置ずれがあっても、スプリングがピンを所定の位置に保持します。これに対して、バッテリーコンタクトピンは部品点数が少なく、構造がよりシンプルです。
プローブコンタクトピン(テストコンタクトピンとも呼ばれる)もスプリングピンの一種であり、PCBをテストするためのテスト治具での使用を目的として特別に設計されています。
永久接続を作成する場合、コネクタコンタクトピンははんだ付け(通常は手はんだ)されるか、またはコネクタハウジングに圧入されます。これらのタイプのコンタクトピンは、一般的な自動車用ワイヤーハーネスから医療機器に至るまで、あらゆるものに存在します。

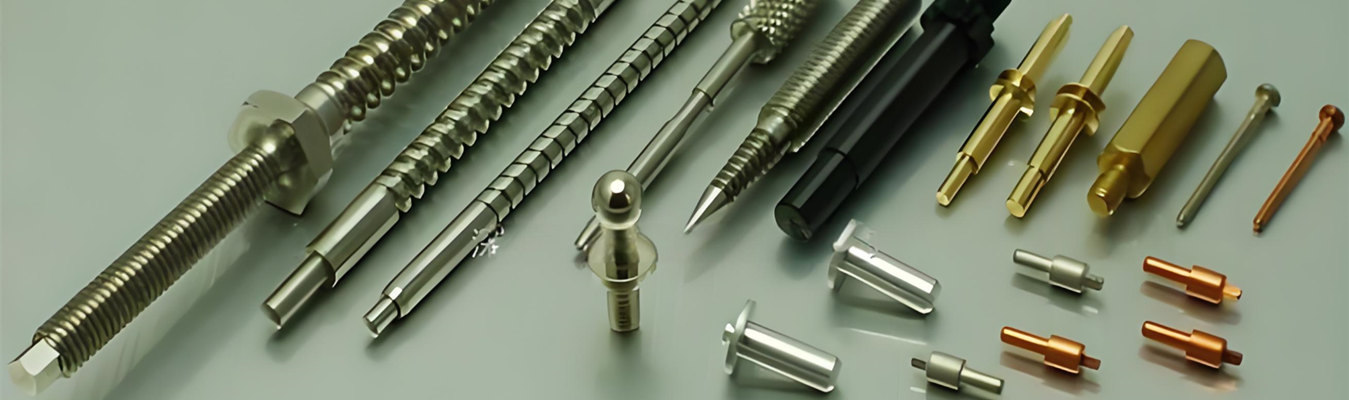

特定の用途向けにカスタムまたはユニークなコンタクトピンを作成する場合、製造方法も非常に重要です。なぜなら、製造方法が最終的なコンタクトピンの品質を決定するからです。厳しい公差と一貫した高品質で小径ピンを製造するための最良の製造方法は、スイス製CNC機械によるものです。

コンタクトピンの性能と寿命は、基材と表面仕上げの2つに大きく依存します。適切な組み合わせにより、低接触抵抗、高サイクル寿命、および一貫した性能が保証されます。
基材比較
| 材質 | 導電率 (% IACS) | 主な利点 | 最適な用途 |
| ベリリウム銅 | 0.38 | 高強度、優れた弾性、耐疲労性 | 高サイクル用途、スプリングコンタクトピン、プローブコンタクトピン |

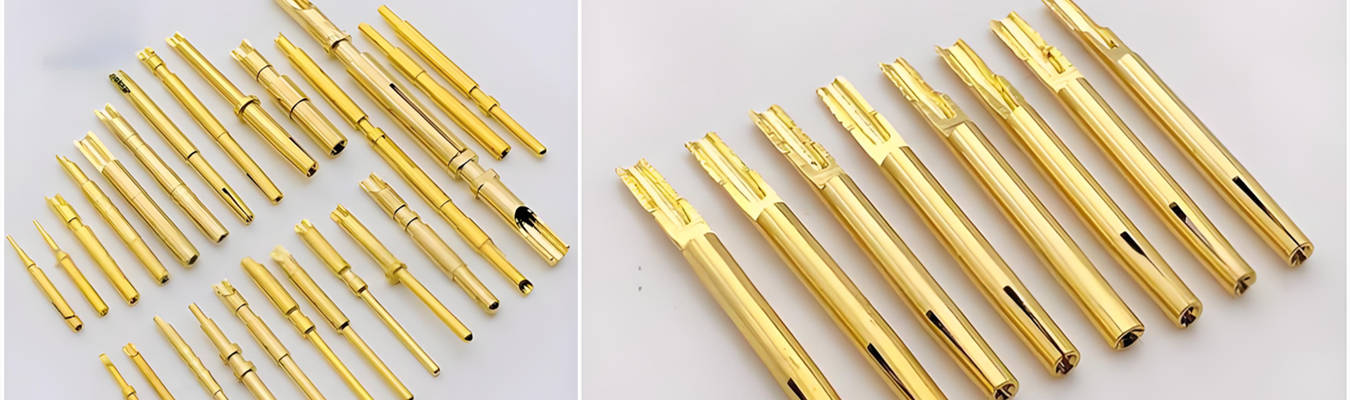

| 真鍮 | 0.28 | 良好な強度とバネ特性、最も低コスト | 汎用コネクタコンタクトピン、コスト重視のプロジェクト |
| リン青銅 | 15% | 優れた弾性、優れた耐疲労性 | バッテリーコンタクトピン、高屈曲用途 |
| 純銅 | 1 | 最も高い導電性、柔らかい | 最大導電性が機械的強度より優先される用途 |
IACS(国際焼きなまし銅規格)は電気伝導率を測定するもので、純銅は20℃で100%の値を持ちます。ベリリウム銅コンタクトピンは、導電性と強度の間の優れた妥協点を示し、純銅よりもはるかに高い強度と柔軟性を提供するため、数千回の嵌合サイクルに耐えるスプリングコンタクトピンとして最適です。汎用コネクタコンタクトピンには、極端なサイクル寿命が必要ない場合は、真鍮コンタクトピンを使用するのが最も経済的であることが多いです。
表面メッキも同様に重要です。基材は構造を提供しますが、メッキはピンが相手面とどのように相互作用するかを決定します。
| メッキ種類 | 導電率 (% IACS) | 主な利点 | 最適な用途 |
| 金メッキ | 76% | 優れた耐食性、低接触抵抗、耐久性 | 高信頼性用途、医療/防衛用金コンタクトピン |
| ニッケルメッキ | 24% | 良好な耐食性と耐摩耗性、金の下地として優れる | 下地層としてのニッケルメッキコンタクトピン、産業用途 |
| 銀メッキ | 85% | メッキの中で最も高い導電性、優れた熱伝達 | 大電流用途、RFコネクタ |
| 錫メッキ | 約15% | 良好なはんだ付け性、コスト効率が良い | PCBコンタクトピン、はんだ付けが必要な用途 |
金メッキされたコンタクトピンは、長期にわたって信頼性と性能が維持されることが求められる用途において、最高品質のオプション(メーカーは「ゴールドスタンダード」という用語を使用する傾向があります)と見なされています。銀や銅とは異なり、金は酸化したり変色したりしないため、製品の寿命を通じて接触抵抗が低く保たれます。
コンタクトピンを構築する際、一部のメーカーは、金を施す前に初期層としてニッケルメッキコンタクトピンを使用し、拡散バリアとして機能させることで、基材金属が金を通ってコンタクトピンの表面に移動するのを防ぎます。
多くのメーカーは、コストと性能のバランスを維持するために、選択メッキを採用します。例えば、ピンの実際の接触領域にのみ金メッキを施し、終端領域には錫またはニッケルを使用することで、メーカーは、部品全体に金を適用するコストをかけずに、金コンタクトピンの利点を(電気的接続において)重要な箇所で提供することができます。
カスタムコンタクトピンが必要な場合、Falcon CNC Swissは、これらのすべての材質とそれに関連するメッキ方法に対応するオプションを提供し、お客様が性能と価格の適切な組み合わせを得られるようにします。

コンタクトピンは、電子機器を使用するあらゆる業界で多様な目的を持っています。それぞれの目的には、独自の特殊なタイプのコンタクトピンが必要です。
PCBコンタクトピンは、プリント回路基板(PCB)上の特定の電気的接続ポイントに対して、機能テスト、インサーキットテスト(ICT)、プログラミング、信号モニタリング、または接地を行うことを可能にします。例えば、製造工程でPCBをテストする場合、テスト治具ピン(ベッド・オブ・ネイルズとも呼ばれる)を使用して、PCB上のテストポイントに一時的な接続を行うことがあります。
プローブコンタクトピンは、実際にはスプリング式コンタクトピンの一種です。これらはテスト治具で使用される実際のプローブコンタクトピンです。数千回の圧縮サイクルに耐え、一貫した接触抵抗を維持するように設計されたこれらのピンは、通常、単一ボード上の複数のテストポイント(場合によっては数百)に接触するために高密度アレイに配置されます。
コネクタコンタクトピンは、すべての電気コネクタに電気経路を提供します。D-Sub産業用コネクタであれ、ネットワークアプリケーション用高速データコネクタであれ、コネクタコンタクトピンは電気経路を作成するために必要不可欠です。
これらは、オス構成(突出した接触面を持つ)またはメス構成(オス構成を差し込むためのレセプタクルを持つ)のいずれかで提供されます。適切な嵌合力、位置合わせ、および電気的性能を確保するために、すべてのコネクタコンタクトピンは正確な寸法仕様に準拠する必要があります。
充電コンタクトピンは、繰り返しの接続と切断用に設計されたスプリング式コンタクトです。これらは通常、スマートフォン充電ドック、ワイヤレスイヤホンケース、ウェアラブルデバイス、医療機器充電ステーションなど、さまざまな用途で見られます。
自動車用コンタクトピンは、すべてのコンタクトピンの中で最も過酷な動作環境にさらされなければなりません。これらは、極端な温度範囲(-40°C~+125°C)、高い振動、湿気、化学薬品にさらされながら、信頼性の高い電気的接続を維持する必要があります。現代の車両には、さまざまなコンポーネント(ECU、センサー、バッテリー監視システム、ADASモジュールなど)内に数百もの自動車用コンタクトピンが搭載されています。
大電流コンタクトピンは、信号レベルの電流だけでなく、電力を伝送するために構築されています。その結果、大電流コンタクトピンは通常、より大きな断面積、ベリリウム銅(導電性と強度の優れた組み合わせによる)、および抵抗加熱を最小限に抑えるための銀または金メッキで構成されます。
低抵抗コンタクトピンは、ミリオーム単位の抵抗でさえ重要となる用途で非常に重要です。電気的接触抵抗を可能な限り最小に保つことは、精密測定機器、バッテリー監視システム、高信頼性コネクタにおいて不可欠であり、信号の完全性を確保し、過剰な抵抗による発熱を防ぎます。
SMDコンタクトピンは、表面実装アセンブリ用に製造され、コンタクトピンはPCBの表面に直接配置され、はんだ付けされます。スルーホールコンタクトピンは、はんだ付け前にPCBに開けられた穴に挿入され、機械的ストレスを受ける可能性のあるコンポーネントに追加の機械的強度を提供します。
電気ピン構成の基本測定単位はピッチです。例えば、高密度コネクタ用途では、1mmピッチのコンタクトピンが使用されることがあります。これは、隣接するコンタクトピン間の中心から中心までの距離が1mmであることを意味します。隣接するコンタクトピン間のピッチが小さいほど、所定のスペースにより多くのピンを収めることができますが、製造にはより高い精度が必要であり、特にピッチの小さいコンタクトピン構成では顕著です。当社のピンとシャフトの製造能力をご覧ください。
次のプロジェクトでコンタクトピンを購入する必要がある場合(生産用の卸売コンタクトピンであれ、独自の設計向けカスタムコンタクトピンであれ)、適切なパートナーを選ぶことが重要です。以下に、注目すべきポイントを示します。
サプライヤー選定基準
| 基準 | 注目すべき点 | 重要性 |
| 製造能力 | スイス型CNC旋盤、多軸旋削センター | 厳しい公差(±0.005mm)と複雑な形状を可能にする |
| 材料に関する専門知識 | 真鍮、ベリリウム銅、リン青銅、メッキの経験 | 用途に適した材料選定を確実にする |
| 品質システム | ISO 9001認証、医療用途向けISO 13485 | 文書化
