チタン加工を極める：医療・外科用途における軽量締結ソリューションの課題克服

医療、外科、および高性能自動車部品業界は、チタンが持つ比類なき強度対重量比に強い関心を寄せています。この特性により、チタン部品は飛行機をこれまで以上に遠くへ飛ばし、レースカーをより速くコーナリングさせ、埋め込み型医療機器を人体内で合併症なく動作させることを可能にします。医療グレードのチタンファスナー、生体適合性チタンボルト、外科グレードのチタンボルトの要件は通常の金属ファスナーよりも厳格ですが、チタンの独特な原子構造に起因する機械加工の難しさは、鉛などの金属加工と同様に困難です。高い強度と優れた耐食性の組み合わせは、チタンを軽量で高精度なファスナーに機械加工する際に、非常に困難な環境を作り出します。この記事では、これらの特性を適切に融合させ、インプラント用チタンファスナー、医療機器用チタンハードウェア、そして整形外科、脊椎、心血管デバイスで使用される生体適合性締結ソリューションを用いて、高性能で長持ちするコンポーネントを作成するために必要な手順を解説します。

医療用および産業用ファスナーにおけるチタン加工の障害を理解する

チタンは工場現場において、鋼やアルミニウムのように振る舞いません。その独特な金属組織が切削工具に抵抗し、急速な熱蓄積と材料劣化を引き起こすことがよくあります。グレード5チタンボルト、グレード2チタンファスナー、Ti-6Al-4V医療用ネジのいずれを製造する場合でも、同じ物理的ルールが適用されます。

熱特性と高い反応性

破壊的な機械加工に関する材料特性という点では、チタンは反応性の点で最良の材料です。しかし、破壊的な機械加工プロセスにおけるチタンの最大の欠点は、その低い熱伝導率です。鋼を切削する場合、摩擦によって発生した熱のかなりの部分が切りくずとともに除去されます。チタンを切削する場合、工具刃先はチタンと接触したままであるため、摩擦によって発生した熱は刃先に留まります。刃先での極端な局所的温度上昇は、切削作業中に2つの主要な問題、すなわち溶着と工具の早期摩耗を引き起こします。

高温下では、チタンは化学的に非常に反応性が高くなります。切削工具温度の上昇によりチタンが切削工具に結合すると、工具とチタンの間に化学反応が生じます。これにより、構成刃先（BUE）が形成される状態が生まれます。BUEが形成されると、切削工具は切削能力を失い、ファスナーの表面仕上げは粗くなり、最終的には工具は完全に故障します。海洋用途やインプラント用途で使用される耐食性チタンボルトの場合、表面の完全性を維持することが必須です。

加工硬化現象

チタンを機械加工する際の課題の一つは、チタンの加工硬化特性です。切削工具がチタンを切削するとき、工具に隣接する材料は塑性変形を受けます。工具がワークピースを通過する際にきれいにせん断されるのではなく、チタンは切削後比較的急速に硬化し、もろくなります。これは特に、非常に小さな領域に高い切削力が集中する、チタンの微細加工や小径チタンネジの加工において重要です。

適切な切削アプローチを取らない場合、硬化したチタン層が次の切削の壁となり、その結果、次の切削は最初よりも困難になります。これにより、ワークピースの切削に必要な切削力が増加します。機械のセットアップに、切削工具をワークピースに押し込むために必要な剛性やトルクが不足している場合、切削工具は硬化層に対して振動し、寸法の不整合や低品質なねじ山を生じさせます。

切削力と振動の制御

チタンを機械加工する際には、剛性の高い工作機械が不可欠です。チタンの靭性のため、切削工具にかかる切削力は非常に高くなります。機械やワーク保持セットアップに柔軟性がある場合、機械は振動します。

振動は、厳しい公差を維持する上で有害です。軽量ファスナーを機械加工する場合、ファスナー取り付け時の焼付きを避けるために、ねじ山を正確に切削する必要があります。ファスナーにびびりが生じると、材料に微細な亀裂が生じ、ファスナーの疲労寿命が大幅に低下します。チタンを厳しい公差で機械加工する際に振動を制御するための良いアプローチは、工具の突き出しを可能な限り短くし、非常に剛性の高い固定具を使用して振動の影響を低減することです。振動制御は、チタンの高公差機械加工に不可欠です。

チタン加工のための工具選択と最適化

切削工具は、チタンの厳しい現実に対する第一の防衛線です。この用途に標準的な鋼用工具を使用して結果を期待することはできません。

チタン加工用工具材料

超硬合金は、チタン加工に最も一般的に使用される材料です。超硬合金グレードを選択する際には、靭性と耐熱性のバランスが良いものを選ぶ必要があります。マイクログレイン超硬合金は、刃先を長く保持し、工具の欠けにつながる熱疲労に耐えるため、この用途に最適です。

セラミックや多結晶ダイヤモンド（PCD）工具も利用可能ですが、これらの材料は通常、ファスナー生産に必要な断続切削には脆すぎます。セラミックは高速加工に対応できますが、小径の複雑なねじ山を加工する際に発生する振動には、一般的にうまく対応できません。その結果、信頼性と一貫性の点で、超硬合金が優れた選択肢となります。これは特に、カスタムスイス式精密機械加工ボルトや精密スイス式旋削加工において当てはまります。

最適化された工具設計とコーティング

標準的な工具設計形状は、チタンを切削する際にすぐに故障します。チタン切削時の発熱と摩擦を最小限に抑えるために、設計を変更する必要があります。

• 高いすくい角 （+すくい角）: 切りくずをワークピース表面から持ち上げ、切削力を低減します。

• 増加した逃げ角 （c）: 工具の後部が加工硬化した材料と擦れるのを防ぎます。

• チップブレーカー : 切りくずをカールさせ、長く伸びる前に分断します。

アルミチタンナイトライド（AlTiN）などのコーティングの使用は、加工界面で発生する熱から超硬合金基板工具を保護する熱障壁を提供するため、この用途に理想的です。未コーティング工具は、コーティング工具よりもチタンとの化学的亲和性が高く、早期故障の原因となるため、使用を避けてください。

工具寿命延長のための戦略

速度管理は、単なる高速度よりも重要です。チタンは、過度の熱を発生させる非常に高い切削速度には適していません。代わりに、積極的なチップ負荷と組み合わせた低い表面切削速度（SFM）を使用してください。

• チップ負荷 : 工具が常に新しい材料を切削し、加工硬化した表面を擦ることがないよう、送り速度を十分に高く保ちます。

• 切り込み深さ : 切り込み深さが、前のパスで生成された加工硬化層よりも常に深くなるようにします。

• 工具交換間隔 : 工具寿命を注意深く追跡します。表面仕上げの劣化が見られたら、工具が欠ける前に交換します。摩耗した工具はより多くの熱を発生させ、チタンをさらに硬化させ、故障サイクルを加速させます。

高度な冷却および潤滑技術

熱管理は、高品質な部品とスクラップの山との違いを生みます。熱が工具やワークピースに影響を与える前に、熱を除去しなければなりません。

高圧クーラント供給システム（HPPS）

従来のフラッドクーリングでは、チタンには不十分なことがよくあります。熱は工具が部品に接触するまさにその点で発生し、フラッドクーラントはその点に到達する前に蒸発したり、流れが逸れたりすることがよくあります。

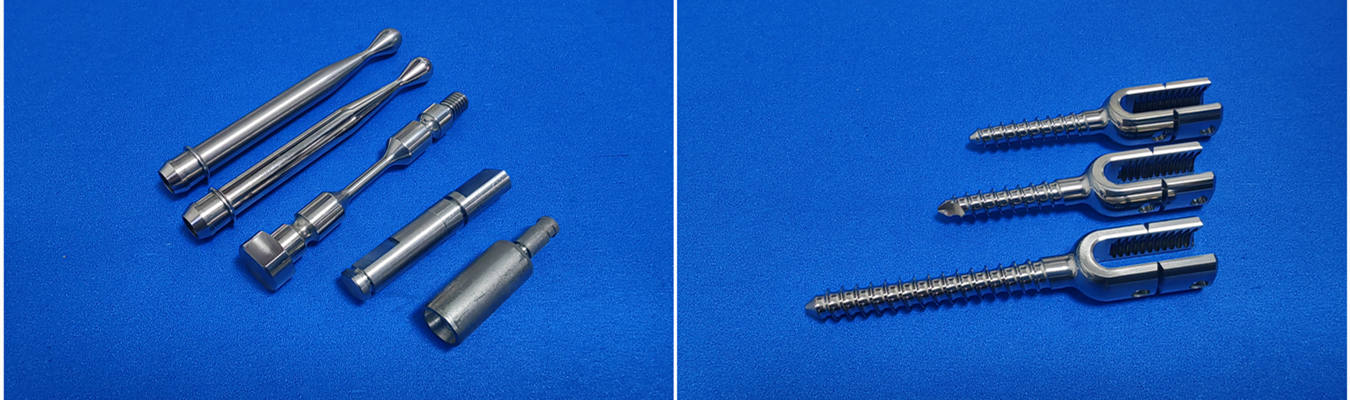

主軸貫通型高圧クーラント（HPPS）がゴールドスタンダードです。高圧で流体を切削ゾーンに直接送り込むことで、二つの効果が得られます。熱が即座に除去され、切りくずが強制的に排出されます。切りくずが残留すると、再切削され、さらに熱が発生し、表面の完全性が損なわれます。スイス式自動旋盤によるチタンファスナーや精密旋削チタンハードウェアには、HPPSが必須です。

適切なクーラント/潤滑剤の選択

潤滑性のためには、適切なクーラント処方を選択することが重要です。チタンが工具に溶着するのを防ぐために、高い潤滑性を提供するクーラントが必要です。

• 合成クーラント : 熱伝達には優れていますが、溶着を防ぐために必要な潤滑性に欠ける場合があります。

• 半合成クーラント : 多くの場合、最適なバランスを提供します。水ベースの流体の熱的特性を維持しながら、潤滑性を向上させるのに十分な油分を含んでいます。

クーラントの濃度を常に監視してください。混合液が薄すぎると潤滑性が失われ、濃すぎると冷却能力が低下します。

ドライ加工に関する考察

場合によっては、ドライ加工やMQL（最小潤滑量）が標準的なクーラントよりも優れた性能を発揮することがあります。液体窒素を使用する極低温加工は、より新しいアプローチです。刃先の材料を凍結させることで、チタンが粘着性を持ち反応性が高くなる温度に達するのを防ぎます。これにより工具寿命が大幅に延び、優れた表面仕上げが得られる可能性がありますが、特殊な装置と安全プロトコルが必要です。

医療用および産業用の軽量チタンファスナーの製造

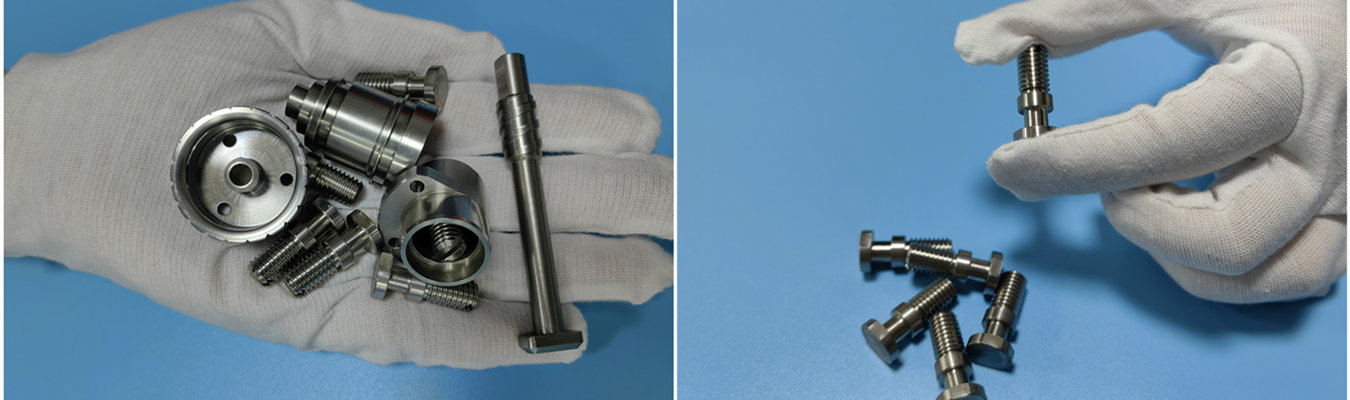

ファスナーを作成するには、単に材料を除去する以上のことが必要です。極度の応力と振動に耐えなければならない構造部品を作成しているのです。これは特に、整形外科用チタンネジ、歯科インプラントファスナー、脊椎固定用チタンボルト、心血管デバイスファスナー、医療機器用チタンネジ、義肢用チタンハードウェアに当てはまります。

疲労耐性のためのねじ山加工精度

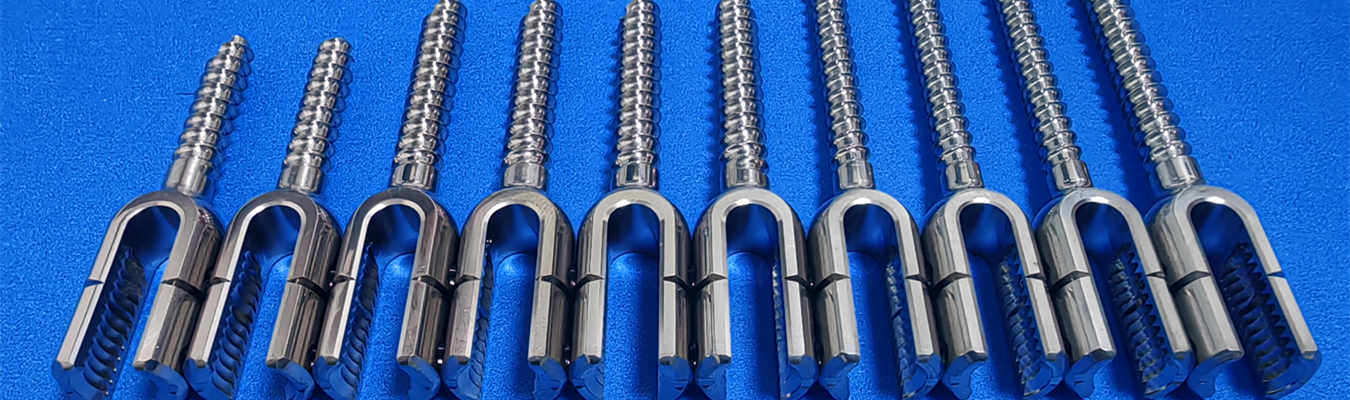

典型的には、チタンファスナーのねじ山部分は、最も故障が発生しやすい箇所です。例えば、ねじ転造は（高強度外科用ボルトにおいて）切削よりも優れた選択肢となる場合があります。転造によってねじ山を冷間加工すると、ねじ山表面が圧縮状態になります。これは、結果的にねじ山部分の疲労耐性にプラスの影響を与えます。これは、埋め込み型デバイスに使用されるチタンファスナーを製造する際に考慮すべき重要な問題です。

ねじ山を切削する場合、最も重要な点は、ねじ山切削プロセス全体を通じてピッチ精度を維持することです。チタンは非常に高い弾性係数を持つため、切削加工からわずかに弾性回復します。したがって、弾性回復を考慮した設計では、予想される材料の弾性回復を考慮した適切な補正オフセットを利用するように注意を払わなければなりません。正しいピッチのねじ付きファスナーを製造できないと、応力集中が発生し、ファスナーの疲労リスクが高まります。

チタンネジをカスタマイズする場合、カスタムファスナーの最高の完全性を製造できるよう、ねじ山の調整には特別な注意を払う必要があります。

表面の完全性と仕上げプロセス

チタンファスナーの表面仕上げは、そのファスナーの疲労寿命に直接的な影響を与えます。機械加工後、極めて薄く、硬く、もろい加工硬化層が存在し、ひび割れの原因となります。

• <
