医療用スイス式加工：救命機器のための精密工学

Table of Content [Hide]

1. メディカルスイス加工とは？ゴールドスタンダードの定義

メディカルスイス加工は、医療用途向けに特別に設計された高精度の製造プロセスであり、CNC技術と独自のスライド式ヘッドストックシステムを組み合わせています。もともと時計製造のために開発されたこの方法は、現在では神経刺激装置ハウジング（公差±0.005mm）や、表面粗さRa 0.4μm未満が必要とされるチタン製骨固定プレートなどの部品を製造しています。

コア技術仕様：

ガイドブッシングシステム：細長いロッド（直径1～25mm）を加工中に安定化し、糖尿病検査カートリッジにおける0.2mmのマイクロ流路の作成に不可欠です。

マルチタスク機能：旋削、フライス加工、穴あけ加工を1回のセットアップで実行可能。150以上の精密な切削パターンを必要とするコバルトクロム製冠動脈ステントに不可欠です。

実例：
ボストンに拠点を置くメドデータック新興企業CardioSyncは、スイス加工されたニチノール製心臓弁フレームを使用することで術後合併症を31%削減し、従来のCNCを使用する競合他社より5か月早くFDA認可を取得しました。

2. 医療業界におけるスイス加工：なぜ代替不可能なのか

従来の方法に対する重要な利点

振動減衰：ガイドブッシングが加工振動の92%を吸収（MITマニュファクチャリングラボの研究による）。これにより以下が可能になります。

インプラント機器のASTM F86清浄度基準を満たす表面仕上げ
50,000ユニット以上の生産ロットにわたる一貫した寸法精度

微細形状加工：

眼科用外科ねじ用の0.15mmねじ山を作成
±0.002mmの穴径均一性を持つ0.3mm径の薬剤送達ノズルを加工

コスト影響分析：

スイス加工は、高容量の医療部品において、1部品あたりのコストを18～22%削減します。その理由は以下の通りです。

統合された二次加工によりサイクルタイムが40%短縮
リアルタイムの工具摩耗監視システムによりスクラップ率が15%低減

3. 医療機器製造アプリケーション：精度が命を救う場面

製造される生命を左右する部品：

医療機器	スイス加工部品	技術的要件
ロボット手術アーム	ハーモニックドライブギア	<0.5 arc分のバックラッシ、Ra 0.2μmの表面粗さ
脊椎固定キット	多孔質チタン椎体間ケージ	300～500μmの孔径、ASTM F2885準拠
インスリンポンプ	マイクロ成形PEEK製流量制御バルブ	0.25mmオリフィス、USPクラスVI認証

画期的なケーススタディ：

大手整形外科メーカーは、スイス加工機を使用してチタン製椎弓根スクリューの初回合格率99.8%を達成。以下の機能を備えています。

レーザーガイド式工具位置合わせシステム
プロセス内ビジョン検査（0.001mm分解能）
FDA 21 CFR Partに準拠した完全なデジタルトレーサビリティ

4. 医療機器生産における比類のない精度の達成

ナノスケール制御技術

極低温加工：マグネシウム合金生体吸収性インプラントの切削ゾーン温度を-150℃に維持し、熱変形を防止します。
適応型工具経路：AI搭載CAMソフトウェアが、3Dプリントチタン格子構造などの可変密度材料を加工する際に、送り速度と回転数を自動調整します。

複雑形状ソリューション

5軸輪郭加工：CTスキャンデータに一致する200以上の独自ねじ穴座標を持つ患者固有の頭蓋プレートを加工します。
ハイブリッド製造：スイス旋削とレーザーマイクロ溶接を組み合わせて、ペースメーカーハウジングに気密シールを形成します。

品質保証プロトコル

加工前処理：材料認証（Ti-6Al-4V ELI用ASTM F136）
加工中処理：非接触レーザー測定（キーエンスLJ-V7000シリーズ）
加工後処理：CMM（蔡司Prismo 7）による100%寸法検証

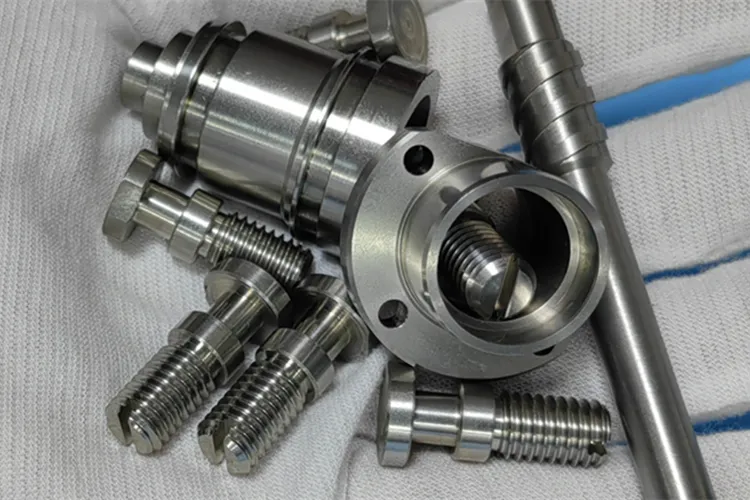

5. 医療用CNCスクリュー加工：プロセス詳細

ステップバイステップの生産ワークフロー

1.材料準備

バー材認証（ISO 13485トレーサビリティ要件）
グレード5チタンの応力除去熱処理

2.加工順序

主軸：荒旋削（材料の80%を除去）
副軸：仕上げ中ぐり（Ra 0.3μmを達成）
ライブ工具：クロス穴あけ＋UDIレーザーマーキング

3.後処理

冠動脈ステントの電解研磨（ASTM F86）
ステンレス鋼製手術器具の不動態化処理（ASTM A967）

4.装置仕様

シチズン Cincom L32 スイス自動旋盤
13,000 RPM 主軸
0.1μm分解能リニアスケール
微細部品検査用統合ビジョンシステム

6. 医療部品向けスイススクリュー加工の7つの否定できない利点

競争優位性分析

パラメータ	スイス加工	従来のCNC
最小形状サイズ	0.05mm	0.5mm
表面粗さ範囲	Ra 0.1～0.4μm（鏡面研磨）	Ra 1.6～3.2μm（研磨が必要）
材料利用率	92～95%	75～80%

コスト削減例：

スイス加工により、歯科インプラントメーカーは以下を達成しました。
