航空宇宙、医療技術、民生用電子機器といった極めて高い精度が求められる分野では、誤差は一切許されません。数ミクロンのずれでも、致命的な故障、生命を脅かす機器の誤作動、あるいは単に機能しない消費者製品につながりかねません。こうした使命を帯びた部品を調達するエンジニアや購買担当者にとって、製造工程を理解することは設計そのものと同じくらい重要です。
数多くの機械加工プロセスが存在しますが、複雑な小型部品を比類なき精度で生産する技術として一貫して際立っているのが、スイス型旋盤です。しかし、この特定の方法である CNCスイス型旋盤加工 が、なぜゴールドスタンダードなのでしょうか？
この詳細解説では、マーケティング用語を超えて、スイス型旋盤の基本的なエンジニアリング原理を探求します。どのようにして極限の精度を維持するのか、そのメカニズムを分解し、主要産業における具体的な事例を提供し、他社が及ばないところで当社の CNCスイス型旋盤加工サービス が成功するように設計されている理由を説明します。
スイス型旋盤を理解するには、まず従来の旋盤の主な制限を理解する必要があります。標準的なCNC旋盤では、ワークはチャックで一端を保持され、切削工具が反対側を加工する間、ワーク自体だけで支えられます。工具が力を加えると、特に長くて細い部品の場合、支えられていない部分が曲がったりたわんだりする可能性があります。
このたわみは、精度の大敵です。これにより、以下の問題が発生します：
不均一な直径: 部品が工具から遠ざかるように曲がり、真円度が損なわれ（真円外れ）、寸法精度が失われます。
工具びびり: 圧力が変動することで振動が発生し、表面仕上げが劣化し、切削工具の早期摩耗や破損を引き起こします。
幾何公差エラー: 真位置や同軸度などの特性は、長く支えられていない部分ではほぼ保持不可能です。
ここで、スイス型旋盤の革新的な設計が活躍します。
スイス型旋盤を定義し、その優れた性能を可能にする最も重要な単一コンポーネントは、 ガイドブッシュ です。これは単なる小さな設計変更ではなく、ワークの管理方法における根本的なパラダイムシフトです。
仕組み：
バー材は、通常、切削工具が材料に接触するポイントのわずか数ミリメートルの位置にある精密ガイドブッシュを通して送られます。
このブッシュは剛性の高い支持壁として機能し、切削ゾーンでのワークのたわみを完全に排除します。
工具が部品を加工する際、材料はブッシュから送り出され、常に切削箇所のすぐ後ろで支えられた状態を保ちます。
エンジニアリング上の利点：
たわみの排除: 切削点でワークを支持することで、曲がり、びびり、寸法不正確さの問題が実質的に排除されます。
優れた長さ対直径比: この方法は、L:D比が大きい部品（例：10:1以上）に非常に効果的であり、従来の旋盤では非常に困難な領域です。
同時加工と複雑加工: スイス型旋盤は単純な旋盤センターではありません。回転工具や副主軸を備えた多機能旋盤センターであり、複雑な スイス型旋盤加工 を1回のセットアップで実行できます。
現代のCNCスイス型旋盤において、その伝説的な精度に貢献する特定のサブシステムを見てみましょう。
従来の旋盤では工具が移動し、ワークが固定位置で回転するのに対し、スイス型旋盤はスライディングヘッドストックを備えています。ヘッドストックは、バー材をZ軸に沿ってガイドブッシュの出入り口に移動させます。この設計は、ブッシュと工具の間の一貫した最小距離を維持するために重要であり、これが安定性の中核です。

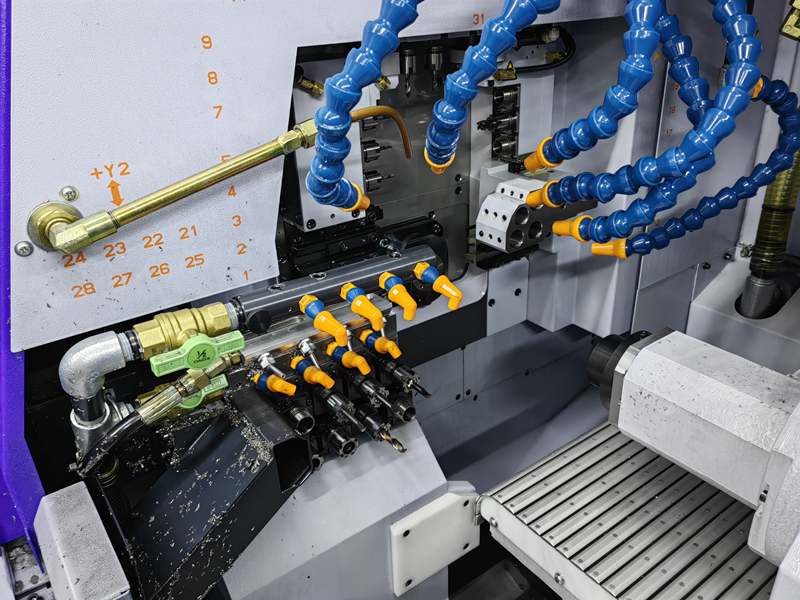

現代の CNCスイス型旋盤加工 は旋削に限定されません。機械には、主工具プラットフォームに動力付きの回転工具（回転工具）が装備されています。主軸のC軸（制御可能な回転軸）と組み合わせることで、フライス加工、穴あけ、クロスねじ切り、溝入れなどが可能になり、部品を機械から取り外すことなくすべてを行えます。この「ワンセットアップ完了」の哲学は、複数のセットアップで生じる累積誤差を回避するため、精度にとって極めて重要です。
バックワークスピンドルは、主加工が完了した後、主軸から部品を受け取ることができます。これにより、同じサイクルで部品の背面側（穴あけ、ねじ切り、フライス加工）を完了できます。これもまた、精度の低い2回目のセットアップを排除し、部品の両端の特徴を完全に同心かつ正しい位置に保証します。
スイス型旋盤の理論上の利点は、最も要求の厳しい分野で直接的に実際の性能に反映されます。
航空宇宙部品は、極度の応力、温度、振動下で動作します。信頼性が最優先です。
部品例: 燃料噴射ノズル、油圧アクチュエータピン、センサーハウジング、ファスナー。
精度要件: 厳しい公差のねじ、き裂発生を防ぐための重要な表面仕上げ、インコネル、チタン、ワスパロイなどの難削材料。
スイス加工が実現する方法: ガイドブッシュにより、これらの硬い材料でも安定した切削が可能になり、工具のたわみが公差を損なうのを防ぎます。ワンセットアップ機能により、燃料ノズルの複雑な内部形状と外部形状が完全に位置合わせされます。

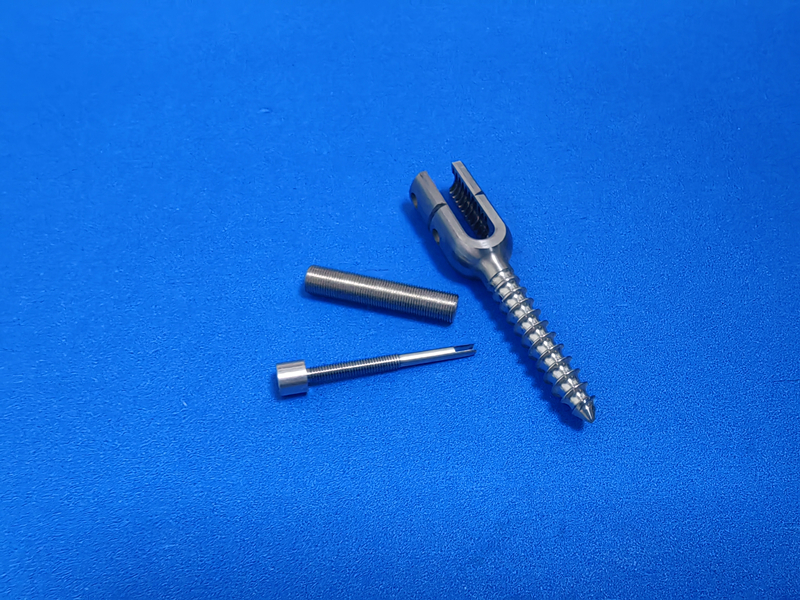

医療機器業界では、極限の精度だけでなく、完璧な表面仕上げと完全な生体適合性が求められます。
部品例: 骨ねじ、外科用ドリルビット、整形外科用ピン、デンタルインプラントアバットメント、低侵襲手術器具のコンポーネント。
精度要件: バクテリアの付着を防ぐ鏡面仕上げ、複雑な有機的形状、数千個の量産における絶対的な一貫性。
スイス加工が実現する方法: ガイドブッシュによる振動減衰効果により、機械加工から直接必要な優れた表面仕上げが得られます。生体適合材料（チタンTi-6Al-4V ELIや316LVMステンレス鋼など）から複雑な形状を1回のクランプで加工できるため、患者の安全性と機器の有効性が確保されます。

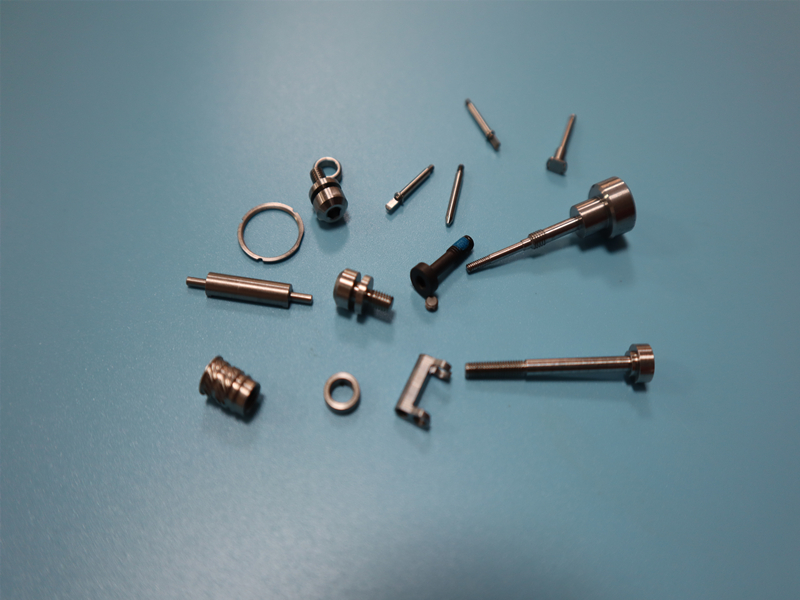

より小型で高性能な電子機器への要求により、信じられないほど小さく複雑な部品が必要とされています。これは 電子機器向けスイス型旋盤加工 の主要な応用分野です。
部品例: コネクタピン、デバイス組み立て用マイクロネジ、マイクロモーター用シャフト、光ファイバー用フェルールコネクタ。
精度要件: 多くの場合サブミリメートル寸法、高い同軸度、優れた導電性。
スイス加工が実現する方法: スイス型旋盤はマイクロ加工に優れています。真鍮、銅、アルミニウム合金から、他のプロセスではスケール達成できない公差で、これらの小さく繊細な CNC旋盤加工部品 を生産できます。ワンセットアッププロセスにより、これらの脆弱な部品が複数の機械間での取り扱い中に損傷するのを防ぎます。
スイス型旋盤を所有しているだけでは、完璧な部品は保証されません。機械は道具であり、その出力は背後にある専門知識を直接反映します。ここでE-E-A-T（経験、専門性、権威性、信頼性）の概念が重要になります。Falcon CNC Swissと提携するということは、単に機械時間を購入するのではなく、深いエンジニアリング知識を活用することです。
当社のエンジニアリング主導プロセスがお客様の成功を保証します：
製造設計（DFM）レビュー: 当社のエンジニアは、生産開始前に部品図面を分析します。工具アクセス、公差、材料挙動に関連する潜在的な課題を特定し、設計意図を損なうことなくスイス加工プロセス向けに最適化するための建設的なフィードバックを提供します。
高度な工具選定: 画一的なアプローチは採用しません。お客様の材料と形状要件に特化して適合された
