カスタムアルミニウム加工部品：設計、コスト、CNC加工への簡易ガイド

Table of Content [Hide]

はじめに：なぜアルミニウムがカスタム部品の「定番」金属なのか

新製品を設計している場合や交換部品を調達しようとしている場合、おそらくアルミニウムを指定したことがあるでしょう。軽量で強度があり、錆びにくく、加工が最も容易な金属の一つです。スマートフォンケースから航空機のブラケットまで、カスタムアルミニウム機械加工部品は至る所で使用されています。

しかし、CNC加工に不慣れな方であれば、次のような疑問があるでしょう。実際のコストはいくら？ 6061と7075の違いは？機械加工と鍛造はどちらが優れている？そして、頭痛の種となるやり取りをせずに信頼できるアルミニウム加工部品の見積もりを得るにはどうすればよいか？

このガイドは、率直な答えを求めるバイヤー、エンジニア、愛好家向けです。アルミニウム合金CNC加工部品の基本、価格に影響を与える要素、そしてアルミニウム加工部品メーカーと協力して高品質な部品を予算内で納期通りに入手する方法について説明します。

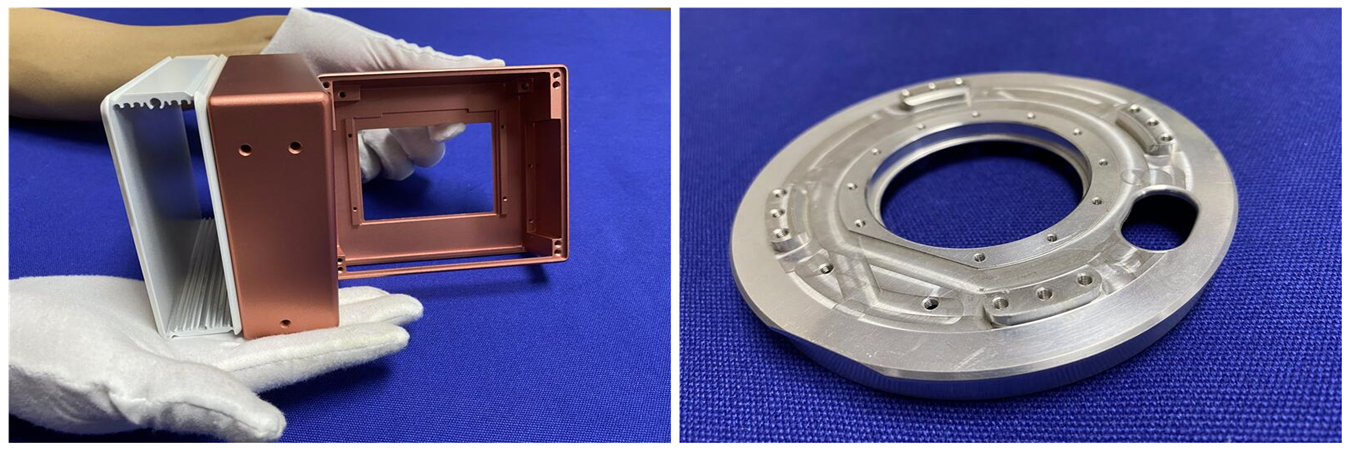

高精度仕上げのアルミニウム合金CNC加工部品

パート1：カスタムアルミニウムCNC加工のすべて

アルミニウムのCNC加工とは？

CNC（コンピュータ数値制御）加工とは、特殊なコンピュータ制御ツールを使用して固体のアルミニウムブロックから「余分な部分を削り取り」、必要な正確な部品を作成するプロセスです。まるでロボット彫刻機が3Dであなたの希望を理解し、毎回再現するようなものです！カスタムアルミニウムCNC加工で主に使用する2つのプロセスは次の通りです…

CNCフライス加工：複雑な3D形状、ポケット、斜め穴、平坦面を作成します。
CNC旋盤加工：シャフト、スリーブ、ブッシング、スペーサーなどの丸い部品を作成します。
スイス型加工：電子機器や医療用途向けの小型で長く詳細な部品に適しています。公差は最大±0.005 mmと、人間の髪の毛よりも細かいレベルです！

加工に一般的なアルミニウム合金

すべてのアルミニウムが同じではありません。精密機械加工アルミニウム部品を注文する際に最も頻繁に遭遇する3つの合金を以下に示します。

合金	通称	強度	被削性	耐食性	最適用途
6061	作業馬	良好	優れる	非常に良好	一般部品、ブラケット、ハウジング、試作品
7075	最強	非常に高い	良好	良好	航空宇宙、高応力部品、レーシング部品
2024	タフ	高い	良好	普通	航空機構造、軍事用ハードウェア

6061は、アルミニウム精密機械加工部品として最も一般的な選択肢です。ほとんどの用途で十分な強度があり、加工性に優れ（コスト削減につながります）、陽極酸化処理にも適しています。どれを選べばよいかわからない場合は、6061から始めることをお勧めします。

パート2：よくある質問への回答（PAA）

カスタムアルミニウム加工の費用はいくらですか？

これは最も多く寄せられる質問です。正直な答えは、いくつかの主要な要因に依存するということです。しかし、アルミニウム加工部品の見積もりの主な決定要因を簡単に説明します。

部品の複雑さ：単純な穴あき平板は、深いポケットや薄肉、厳しい公差を持つ部品よりもコストが低くなります。部品が複雑になるほど、プログラミングと切削に必要な加工時間が増加します。
数量：機械加工部品のコストの大部分は「段取り」（機械の準備）です。1個の部品を製造するための段取りは、100個の部品を製造するための段取りとほぼ同じ労力を要するため、数量が増えるにつれて1個あたりの価格は大幅に低下します。
材料の選択：6061アルミニウムは標準的でコストも低く、7075は原材料費が高く、工具への負担がやや大きいためコストが高くなります。
仕上げ：陽極酸化処理や研磨は必要ですか？これらの追加の二次工程は価格に加算されます。
公差：より「標準的」な公差（例：±0.1 mm）が最も安価です。非常に精密な寸法（±0.01 mm以下）が必要な場合、より慎重な加工と検査が必要となるため、コストが増加します。
クイックヒント：良いアルミニウム加工部品の見積もりを得るには、明確な3Dモデル（STEPまたはIGESファイルが最適）を送り、必要な数量と仕上げを伝えてください。

当社のアルミニウム精密機械加工サービスの詳細はこちら→

鍛造アルミニウムはCNCより強いですか？

良い質問です。鍛造（熱した金属をハンマーで叩き、プレスして成形する）とCNC（コンピュータ数値制御）加工は、異なるプロセスであり、異なる結果をもたらします。

鍛造：金属の結晶粒組織を整列させます。これにより、特定の方向で部品の強度が向上します。サスペンション部品のように大きな衝撃（衝撃荷重）を受ける部品に適しています。ただし、高価な金型（ダイス）が必要なため、大量生産（数万個単位）でのみコスト効率が良くなります。
CNC加工：固体のアルミニウムブロックから開始します。材料は既に特性を持っているため、余分な部分を除去する以外は結晶粒組織は変化しません。しかし、はるかに複雑な形状と高い精度が得られます。最小数量はなく、1個から100万個まで加工可能です。
結論：ほとんどの用途では、CNC加工されたカスタムアルミニウム部品で十分な強度が得られます。鍛造は、極度の負荷がかかる部品を非常に大量に製造する場合を除いて過剰です。プロジェクトの99%において、アルミニウム合金CNC加工部品の方がはるかに賢明な選択です。

アルミニウム用CNC機械の価格はいくらですか？

機械を自分で購入することを考えているかもしれません。現実的な数字をお伝えします。

エントリーレベルのホビー用機械 - 3,000～10,000ドル。学習には適していますが、アルミニウムの生産や厳しい公差には苦労します。
プロ用VMC（立形マシニングセンタ） - 50,000～150,000ドル以上。仕事場で使用される機械で、高速、高精度、信頼性があります。
多軸またはスイス型機械 - 150,000～500,000ドル以上。超精密部品や複雑な部品に使用されます。

さらに、工具やソフトウェア、家賃、熟練オペレーターの給与が加わります。計算上、通常はアルミニウム加工部品サプライヤーにアウトソーシングする方が合理的であり、非常に高い長期生産量がある場合を除きます。

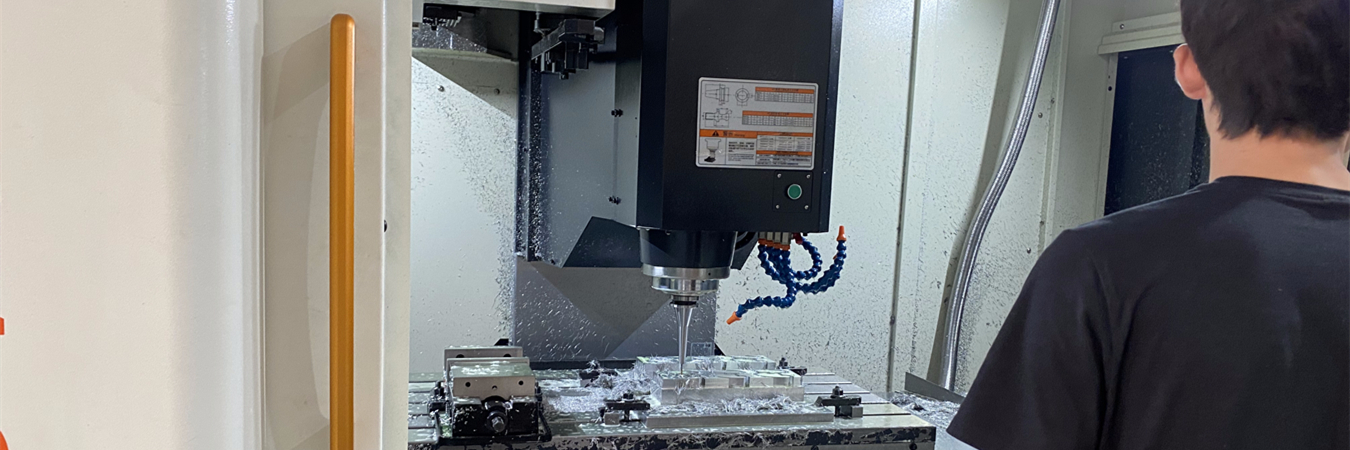

精密用途向けCNC加工されたカスタムアルミニウム部品

パート3：優れたカスタムアルミニウム機械加工部品を入手する方法

ステップ1：製造を考慮した設計（DFM）

ファイルをアルミニウム加工部品メーカーに送る前に、いくつかの基本を考慮してください。

非常に薄い壁を避ける：加工が困難で、壁が加工中に反ったり、溶融アルミニウムの充填を妨げたりすることがあります。最低でも0.5mm（0.02インチ）を目標にしてください。
一般的な穴径：0.501インチ、0.563インチなどのドリル径は標準的な工具です。コストのかかるカスタムドリルビットを減らしましょう。
内側のコーナー：フライスカッターは丸いため、真の直角コーナーは作れません。それを考慮して設計し、その形状に真の直角が必要な場合は（放電加工などが必要）明記してください。
