あなたの電子機器がより良い“家”を得るとはどういうことでしょうか？ 筐体は電子機器にとって鎧のようなものです。ホコリや衝撃、干渉から繊細なコンポーネントを保護し、ユーザーに製品の印象（洗練された、頑丈な、ビジネスプロフェッショナルな）を伝えます。では、その鎧をどうやって作るのでしょうか？ 強度、精度、高級感を求めるなら、CNC切削加工アルミニウム筐体に勝るものはほとんどありません。射出成形（最終部品を作るのに高額な金型が必要）や板金加工（形状が箱型になりがち）とは異なり、CNC加工ではCADファイルから直接、頑丈で正確な部品を製造できます。
このガイドは、CNC加工を電子機器筐体の設計や試作に活用する方法をより深く理解したいプロダクトデザイナー、機械エンジニア、創業者を対象としています。難解な技術説明は最小限に抑え、皆さまが重要視すること、すなわち優れた製品を市場に送り出すことに焦点を当てます。
カスタム筐体とは、お客様の仕様に合わせて製作される保護ボックスです。既製のプラスチックボックスを棚から購入するのではなく、サイズ、形状、穴、その他の特徴を自ら設計します。これは、回路基板が特殊なレイアウトを持っていたり、コネクタや表面処理の正確な取り付け位置が必要な場合に特に重要です。
筐体は基本的に、材質と製造方法によって分類されます。一般的な種類は以下の通りです。
CNC切削加工筐体: 金属またはプラスチックのブロックから削り出し、強度と精度に優れ、試作やハイエンド製品に適しています。
板金筐体: 金属板を曲げたり切断したりして製造。シンプルな大型ボックスにはコスト効率が良いですが、CNC加工に比べ精度や強度で劣ります。
射出成形筐体: プラスチック金型で成形。大量生産（10,000個以上）には経済的ですが、金型費用が高額です。
押出成形筐体: アルミニウムをダイから押し出し、長さに切断。長く均一な断面形状（LEDハウジングなど）に適しています。
そうですね、これこそ百万ドルの質問です！ カスタム筐体ボックスのコストは、以下のような多くの要因に依存します。
複雑さ: 穴、ねじ山、小さなRが多いほど加工時間が増えます。
材質: アルミニウムは比較的手頃で加工も容易です。ステンレスや（まさか）チタンはコストが高くなります。
数量: 切削加工は1～1000個に適していますが、10,000個以上の場合、金型も検討すべきです。ただしCNCは金型費用なしで柔軟性を提供します。
表面処理: 塗装、アルマイト、シルクスクリーンはコストを増加させますが、付加価値も高めます。
試作や小ロットの単純な切削加工アルミニウム筐体は1個あたり50～150ドル程度ですが、500個のロットでは1個あたり15～30ドルになる場合もあります。必ずDFM（設計製造性評価）を受けてください。優れた筐体メーカーは、性能を損なわずにコストを削減する変更を提案してくれます。

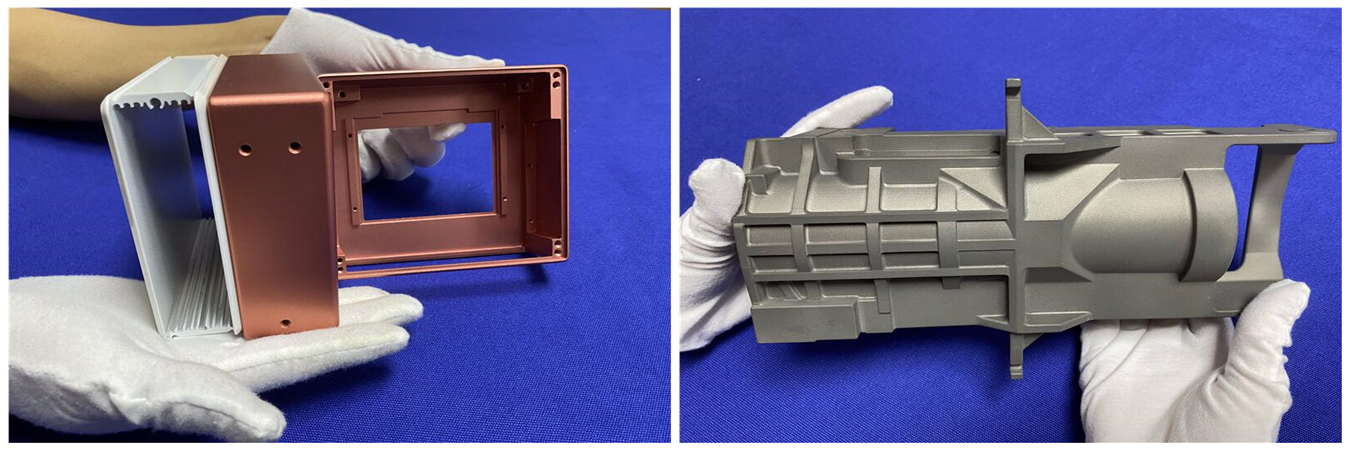

医療用モニター、産業用センサー、斬新な民生用ガジェットなど、電子機器を設計する際、筐体は単なる箱ではありません。内部システムの機能的な構成要素です。ここでは、電子機器筐体にCNC加工が最適である理由を説明します。
電子機器には、コネクタ、ディスプレイ、ボタン用の正確な穴が必要です。CNC加工筐体なら、USB、LED、電源スイッチが毎回正しく配置されます。手作業での穴あけやヤスリがけは不要です。公差は±0.05mmと非常に狭く、すべてが設計通りにぴったりと収まります。
切削加工アルミニウム筐体は頑丈です。落下、振動、乱暴な取り扱いに耐え、使用中に割れることはありません。固体ブロックから削り出されているため、曲げ板金のような弱い継ぎ目がありません。これは携帯機器や工場で使用される機器にとって極めて重要です。
高出力チップは発熱します。アルミニウムは熱伝導性に優れています。カスタムアルミニウムボックス筐体を設計する際、側面にヒートシンクを直接組み込むことができます。筐体自体が繊細なチップから熱を逃がし、別途ファンやヒートシンクを不要にすることもよくあります。
スマートフォンがスピーカーに雑音を発生させた経験はありませんか？ あれは電磁干渉（EMI）です。固体金属のCNC加工筐体はファラデーケージとして機能し、電磁ノイズの出入りを防ぎます。これは精密医療機器や通信機器にとって重要です。
正直に言えば、消費者は外観で製品を判断します。カスタムアルミニウム筐体メーカーは、プラスチックでは実現できない、しっかりとしたシャープな感触を提供できます。ビーズブラストやアルマイト（お好みの色に）にレーザー彫刻を施すことで、製品がプロフェッショナルで信頼できるものに見えるようにします。
さて、CNC加工が最適であると確信されたことでしょう。ここでは、カスタム筐体ボックスを設計する際に考慮すべき点を説明します。
| 材質 | 最適用途 | メリット | デメリット |
| アルミニウム 6061 | ほとんどのプロジェクト：民生電子機器、産業用制御、試作品 | 切削性に優れ、軽量、強度が高く、アルマイトに最適 | 極度の衝撃で凹む可能性 |
| アルミニウム 5052 | 曲げ板金筐体 | 耐食性が良好、曲げ加工性に優れる | 切削加工では6061より剛性が低い |
| ステンレス鋼 | 過酷な環境：食品加工、海洋、医療機器 | 非常に強度が高く、耐食性に優れる | 重く、切削が困難（高コスト） |
| 真鍮 | 装飾用ノブ、RFシールド | 美しい仕上がり、切削性良好、導電性に優れる | 重く、高価 |
| プラスチック（ABS、デルリン、ポリカーボネート） | 軽量、電気絶縁、透明カバー | 低コスト、軽量、非導電性 | 強度が劣り、傷つきやすく、熱伝導性が低い |
電子機器筐体向けCNC加工の90％では、アルミニウム6061が定番です。強度があり、加工しやすく、仕上がりも美しいです。当社の精密CNC加工部品をご覧ください。
肉厚: 剛性のため最低1.5mm～3mm程度必要です。薄すぎると加工中に部品が振動して不快な音が発生したり、ユーザーが持ったときに華奢に感じられる恐れがあります。
ボスとスタンドオフ: 回路基板に何かをボルト止めする必要がありますか？ モデル内に小さな隆起部分（ボスと呼びます）を設計し、タップ用の穴を設けてください。後からスタンドオフを接着するよりはるかにスマートです。
フィレット（丸み）: 切削工具は丸みを持っています。内側のコーナーは工具径と同じRになります。設計のコーナーには最低1mm以上のRを付けてください。そうしないと、高価な特殊工具が必要になる可能性があります。
通気穴: デバイスが発熱する場合は、スロットや穴による通気を設けてください。CNCで簡単に加工できます。

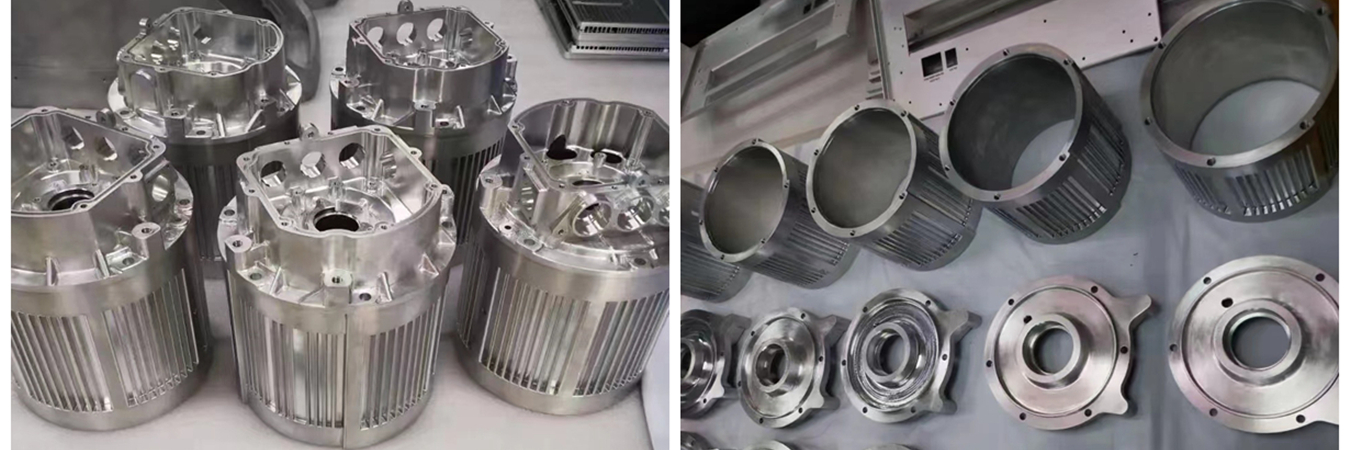

では、固体の金属ブロックがどのようにして洗練されたカスタムアルミニウム筐体になるのでしょうか？ Falcon CNC Swissでの簡単な工程をご紹介します。
設計レビュー（DFM）: お客様から3Dモデル（STEPファイルなど）をお送りいただきます。当社のエンジニアが潜在的な問題点（コーナーが小さすぎる、肉厚が薄すぎるなど）を特定し、修正を提案します。これだけで、追加費用なしに時間とコストを大幅に削減できます。
材料調達: 適切なサイズの材料ブロック（例えばアルミニウム6061）を調達します。必要に応じてミル証明書を添付します。

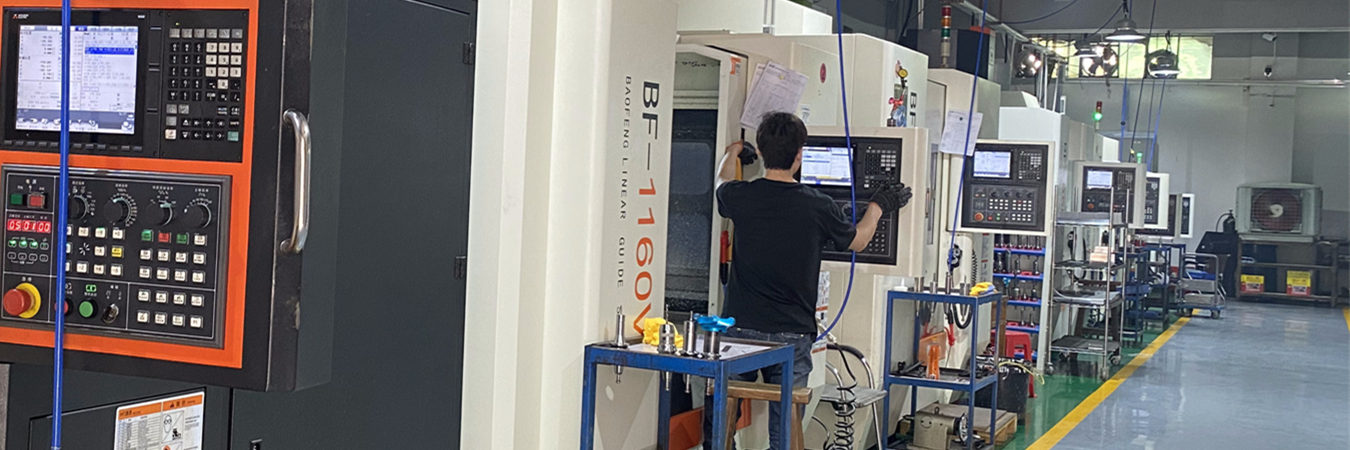

CNC加工: ブロックをCNCフライス盤にセットします。当社のハイテク3軸、4軸、5軸フライス盤が、ボックスの内部ポケットを削り出し、すべての穴を開け、外形を成形します。複雑なボックスは、両面加工のために機械内で部品を反転する必要がある場合もあります。
二次加工: ねじ山が必要ですか？ 簡単です。タップ穴加工を行います。超平滑仕上げも可能です。
表面処理: 最後に、ここが最もエキサイティングな工程です。均一な微細マット仕上げにするためにビーズブラストを施し、その後アルマイト処理を行います。アルマイトは電気化学プロセスで、アルミニウムに硬く着色された層を形成し、耐食性を向上させます（黒、シルバー、赤、青などお好みの色に）。また、表面にロゴやラベルをシルクスクリーンで直接印刷することもできます。
検査: すべての重要寸法をチェックします。多くの場合、三次元測定機（CMM）を使用して、図面と一致していることを確認します。
梱包と発送: 部品は丁寧に梱包され、お客様のもとへ発送されます。
当社のカスタム筐体製造能力をご確認ください。
