チタン・スイス加工：精密性とスケーラビリティの究極ガイド

チタン スイス式機械加工チタン合金の比類なき強度対重量比と、スイス式CNC旋盤のミクロンレベルの精度を組み合わせています。この高度な製造方法は、医療用インプラントから自動車用燃料システムに至るまで、過酷な環境に耐える複雑で高許容度の部品を必要とする産業にとって重要です。以下では、そのプロセス、課題、および大量生産を最適化するための戦略について説明します。

チタン スイス式機械加工とは？

スイス式機械加工は、19世紀のスイス時計製造業に端を発し、切削中に材料を安定させるために主軸台移動式旋盤とガイドブッシュを使用します。生体適合性と耐食性で知られるチタンにこのプロセスを適用すると、±0.005 mmという厳しい公差を達成でき、脊椎用ネジやマイクロ流体バルブなどの複雑な形状に最適です。

主な利点:

• 超精密: たわみを最小限に抑え、微細な特徴の一貫性を確保します。

• 材料効率: 棒材供給システムにより、従来のCNCと比較して最大30%の廃材削減を実現します。

• 複雑性: ライブツーリングとサブスピンドルにより、1回のセットアップで多軸加工が可能です。

チタン スイス式機械加工のプロセス

• 材料準備: 用途に適したグレードのチタン（例：医療用は5級 Ti-6Al-4V）を選択します。

• 工具選択: チタンの低い熱伝導率に対抗するため、TiAlNコーティングを施した超硬工具を使用します。

• CNCプログラミング: CAMソフトウェアで工具経路を最適化し、加工硬化を防ぎます。

• 機械加工: ガイドブッシュがチタン棒材を安定させ、高圧クーラントが熱を放散します。

• 後処理: 電解研磨または極低温バリ取りにより、表面の完全性を高めます。

典型的なチタン スイス式機械加工部品

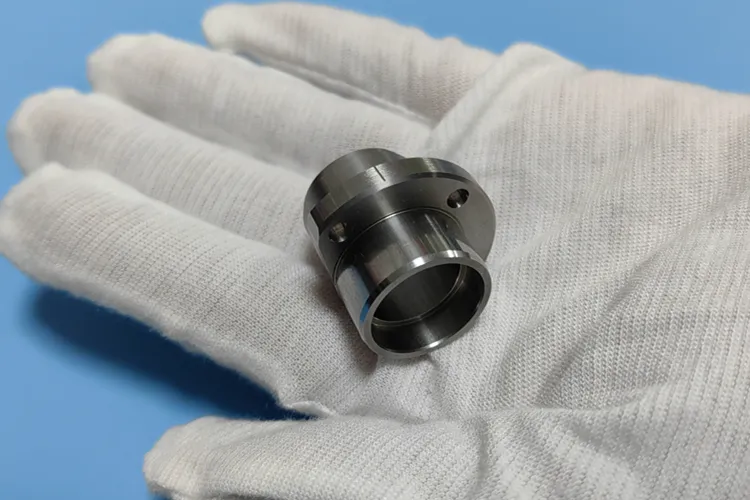

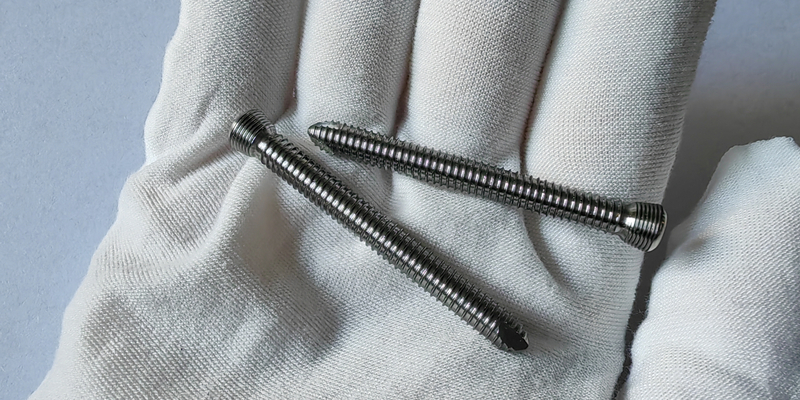

• 医療: 整形外科用ネジ、ペースメーカーケーシング。

• 自動車: 燃料噴射ノズル、ターボチャージャーシャフト。

• エネルギー: 海底バルブコンポーネント、熱交換器チューブ。

• 家電: コネクタピン、ウェアラブルデバイス筐体。

チタン スイス式機械加工の材料

産業別アプリケーション

• 医療: 骨ネジ、神経刺激装置ケーシング（ISO 13485認証クリーンルーム）。

• 自動車: 高圧燃料レール、EVバッテリー接点。

• 海洋: プロペラシャフト、耐海水性ファスナー。

• エネルギー: 水圧破砕ツーリング、地熱バルブコンポーネント。

• 光学: レーザーハウジングコンポーネント、精密レンズマウント。

• 消費者向け製品: 高級時計ギア、高級 Eyewear ヒンジ。

• 産業機械: 耐食性ポンプシャフト。

• 石油化学: 反応容器継手、熱交換器プレート。

• 通信: 5Gアンテナコンポーネント、RFコネクタ。

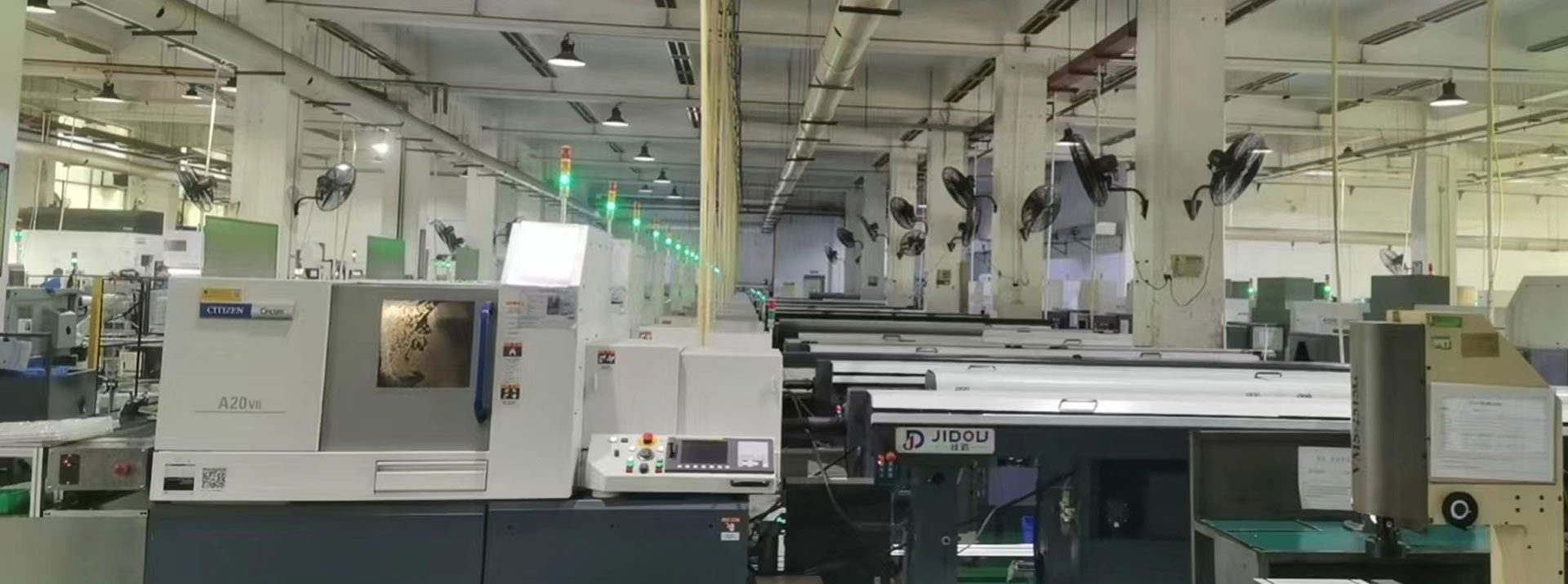

チタン スイス式機械加工の大量生産能力

Falcon CNC Swissは、スケーラブルな生産を専門としており、以下を備えています:

• マルチスピンドル旋盤: 6つ以上の部品を同時に加工し、サイクルタイムを40%削減します。

• 自動品質管理: 工程内レーザースキャンにより、±0.002 mmの公差準拠を保証します。

• 極低温加工: 熱応力を低減し、工具寿命を10倍延ばします。

チタンが加工しにくい理由

• 低い熱伝導率: 切削点に熱が集中し、工具摩耗を加速させます。

• 加工硬化: 加工中に急激に硬化するため、最適化された送り速度が必要です。

• 化学反応性: チタンは凝着しやすいため、特殊な工具コーティングが必要です。

チタン スイス式機械加工のための7つの専門家によるヒント

• 最適化された速度/送り: 5級チタンの場合、60～80 m/分の切削速度を維持します。

• 高圧クーラント: 切削界面にクーラントを直接噴射し、熱を管理します。

• 工具コーティング: 潤滑性を向上させるため、AlCrNコーティング工具を使用します。

• 切りくず制御: 切りくずの絡まりを防ぐため、ピック加工を採用します。

• 予応力切削: 薄肉部品の振動を低減します。

• 後処理: 電解研磨により、医療部品からアルファケース層を除去します。

• 試作検証: 本生産に移行する前に、小ロットでテストして工具経路を最適化します。

チタン スイス式機械加工の大量生産パートナーの選び方

プロバイダーを以下の基準で評価します:

• 認証: 規制産業向けのISO 9001、ITAR、またはFDA準拠。

• 材料の専門知識: ベータ合金と極低温技術の経験。

• 設備: サブスピンドルとC軸機能を備えたスイス式旋盤。

• 品質システム: トレーサビリティのための統計的工程管理（SPC）文書化。

Falcon CNC Swissを選ぶ理由

• 精度: ミッションクリティカルな部品に対して±0.002 mmの公差。

• 材料ライブラリ: カスタム合金を含む15種類以上のチタングレードを在庫。

• スピード: 72時間での試作と、月産10,000ユニットの生産能力。

• 持続可能性: 棒材供給システムにより98%の材料利用率を実現。

[無料のチタン加工見積もりをリクエスト] – 当社のスイス式精密加工で生産性を最適化しましょう。

FAQ: チタン スイス式機械加工

質疑1: 医療用インプラントに最適なチタングレードはどれですか？
回答: 23級（Ti-6Al-4V ELI）は、優れた生体適合性と耐疲労性を提供します12。

質疑2: スイス式機械加工で直径30 mmを超えるチタン部品を加工できますか？
回答: はい、当社の機械は直径最大32 mm、長さ最大300 mmの棒材に対応しています。

質疑3: 加工中のチタンの凝着をどのように防止しますか？
回答: 研磨された工具形状と、DLC（ダイヤモンドライクカーボン）などの高潤滑性コーティングを使用します12。

質疑4: スイス式機械加工チタンを最も多く使用する産業はどれですか？
回答: 医療、自動車、エネルギー部門が主流です（産業別アプリケーションを参照）。

質疑5: 達成可能な公差はどの程度ですか？
回答: 標準で±0.005 mm、重要な寸法では±0.002 mmが可能です。

ISO 13485 医療機器規格[引用:6]

チタン市場成長レポート 2025[引用:2]

高度なスイス式機械加工とチタンのユニークな特性を統合することにより、Falcon CNC Swissは耐久性と精度に優れた部品を提供します。
