スイス式旋盤加工：究極の精度と効率を実現する決定版ガイド

製造業の完璧を追求する永遠の探求において、公差はミクロン単位で測定され、製品の故障は許されない中で、特殊と見なされる技術は数多く存在します。その中でも、スイス式スクリューマシニングはおそらく精密工学の最高峰です。医療機器、航空宇宙、エレクトロニクスに関わる業務に携わり、小さく複雑な部品を最高の精度で製造する問題に日々直面しているなら、このプロセスを熟知する必要があります。

この論考では、スイス式加工の完全な理解を提供します。それが何であるか、従来のCNC加工とどのように根本的に異なるか、そしてさらに重要なことに、スイス式スクリューマシン工房のサービスがあなたの次のプロジェクトにとって最も戦略的な決定となる理由について見ていきます。

スイス式加工とは？精密加工の進化を垣間見る

スイス式加工とは何かを理解するには、歴史の教訓を用いなければなりません。19世紀にスイスの時計産業の範囲内で精密部品を製造するために開発され、その名称は、極めて細く、細長く、複雑な部品を極度の精度で生産する必要性に由来しています。古い時代の時計旋盤は、工具圧力と材料のたわみにより、この種の部品に大きな問題を抱えていました。

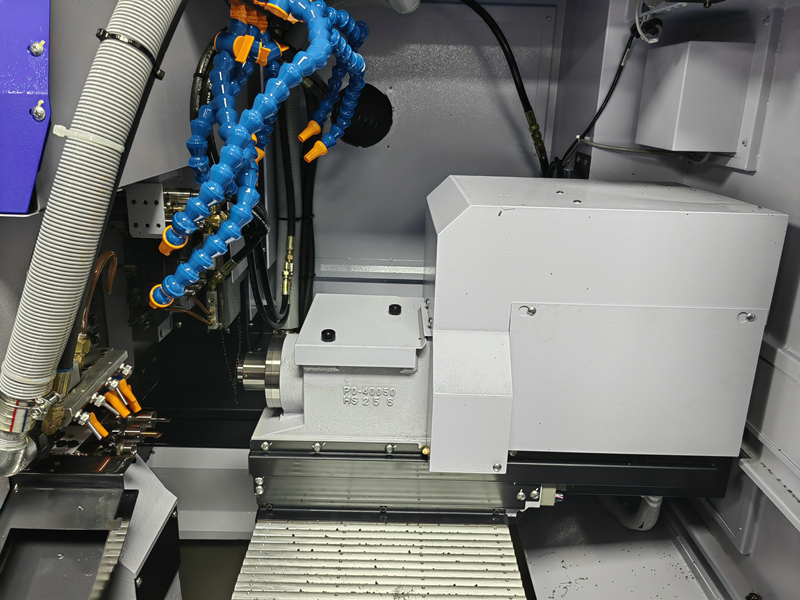

その答えは、非常に単純に、スイス式旋盤、すなわちスイス式自動旋盤です。これを従来の旋盤と区別する原理は、ガイドブッシュです。通常の旋盤では、工作物は固定され、工具がそれに沿って移動します。一方、スイス式機械では、棒材（一般的に直径32mmまで）はガイドブッシュによってしっかりと固定され、主軸台全体がZ軸方向に前後移動します。切削工具はほとんどが非回転式または半径方向に移動し、ガイドブッシュの非常に近くで動作します。

この「スライディングヘッドストック」設計の機械は、切削点のすぐ近くで工作物に比類のないサポートを提供します。その結果、長く細い部品であっても、通常の旋盤では精度を損なうような、むち打ち、振動の誘発、材料のたわみが発生しません。ここで使用される原理が、スイス式加工精度の原動力です。

スイス式スクリューマシニングとは？現在の改良された方法

スイス式スクリューマシニングという用語は、この元のコンセプトを現在に合わせて再考したものです。基本原理は変わっていませんが、現在の機械は技術の驚異です。それらは単なる旋盤ではなく、多目的CNC搭載エンジンです。

したがって、21世紀の今日におけるスイス式スクリューマシニングとは何かという疑問を投げかけなければなりません。簡単に説明すると、スイス式CNC旋盤を使用して実行される高精度のCNC旋削加工であり、多くの場合、ライブツーリングと二次加工を組み込んでいます。現在のスイス式スクリューマシンサービスの世界を構成する要素は次のとおりです。

• ガイドブッシュ： これは依然としてコンセプトの中核です。切削工具のすぐ背後で棒材をしっかりと支持し、振動や材料の押し出しを実質的に排除します。これは達成可能な厳しい公差を維持するために必要です。

• CNC制御技術： 現代の機械は完全にコンピュータ制御されており、非常に複雑な幾何学的形状のプログラミングと、±0.0002インチまたはそれ以上の再現性のある精度を可能にします。

• ライブツーリング： これが本当に違いを生み出した部分です。単純な旋削工具から構成されるのではなく、ライブツーリングは独立したモーターで駆動される回転工具（エンドミルやドリルなど）です。これにより、同一機械内で、かつ一度のセットアップで、フライス加工、クロスドリル加工、溝入れ加工などが可能になります。この機能は一般的にターニング・ミーリング、またはCNCスイス旋削と呼ばれます。

• 多軸： より高度なスイス式機械は、多くの場合5軸、7軸以上で動作し、工具は再仕上げや再固定を必要とせずに、実質的にあらゆる角度から工作物にアプローチできます。

• 自動バーフィーダー： これにより、連続的な無人運転が可能になり、精密部品のスクリューマシニングにおける大量生産の要求されるプログラムされた生産工程で、スイス式加工の効率が大幅に向上します。

用語に含まれる「スクリュー」は、もともとネジやその他の留め具の製造に使用されていたことに由来する歴史的かつ命名上の参照です。しかし、現在では、非常に広範囲の複雑な部品形状やシャフト状の部品が製造される分野に成長しています。

スイス式加工と従来のCNC加工：並べて比較

では、なぜ従来のCNC旋盤やフライス盤ではなくスイス式機械なのでしょうか？その決定は、多くの場合、部品形状、必要な公差、および数量の性質にあります。

この「比較」は、スイス式加工が従来の加工よりも「優れている」という意味ではないことを示しています。むしろ、特定の要件に対する解決策の性質の問題です。しかし、精密な小型部品の機械加工が絶対に必要な部品においては、スイス式加工がしばしば明白な勝者となります。

なぜスイス式スクリューマシニングを使用するのか？勝つための6つの理由

技術的な詳細は概説しましたが、それらはあなたのビジネスや製品の観点から何を意味するのでしょうか？通常、企業が専門のスイス式スクリューマシニングサービスを求める理由となる有用な結果は以下のとおりです。

1. 比類のない精度と公差：ガイドブッシュシステムを利用することにより、同様の部品形状では他の方法では到底達成できない公差が実現されます。これは、医療機器加工や航空宇宙部品加工などの業界にとって極めて重要であり、ミクロンの違いが生死やミッションの成否を分ける可能性があります。当社は、その無限の応用性から、高公差スイス式加工を専門としています。

2. 好ましい表面仕上げ：工作物がしっかりと支持されているため、振動は最小限に抑えられます。これにより、より高い回転数とよりアグレッシブな切削が可能になり、機械自体からも非常に滑らかな表面仕上げが得られ、多くの場合、二次的な仕上げを大幅に削減または排除できます。

3. 複雑部品における比類のない効率

1回のクランプで旋削、フライス加工、穴あけ、タップ加工ができることは素晴らしい利点です。「ワンセットアップ完了」の哲学により、以下が可能になります。

• サイクルタイム：機械間で部品を移動する時間が無くなります。

• 人件費：1台の機械で複数台の機械の作業を行います。

• セットアップエラー：部品を再固定するたびにエラーの可能性が生じます。単一のセットアップは、完全なフィーチャー間精度を意味します。

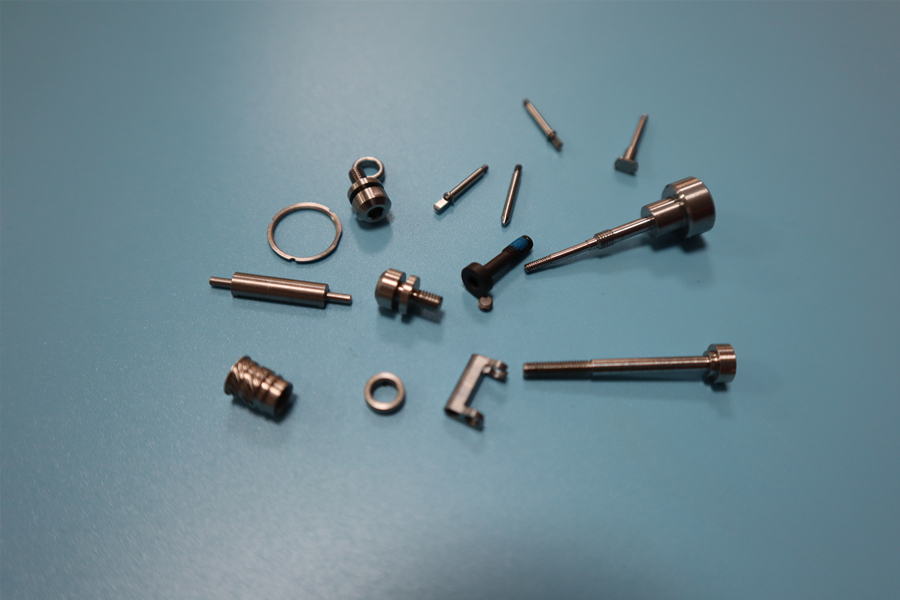

これにより、スイス式加工は、複雑な微小部品製造のためのソリューションとなります。

4. 長く細い部品に最適

これはこのプロセスの典型的な強みです。長さと直径の比率が高い部品を機械加工する必要がある場合、通常の旋盤ではびびりが発生し、たわみに悩まされます。スイス式機械にはそのような問題はなく、精密シャフトの製造や医療用インプラント加工に最適です。

5. 材料廃棄の低減

工具がガイドブッシュに近いため、「オーバーハング」による材料の無駄が少なくなります。これにプロセスの極めて高い精度が組み合わさることで、材料のより効率的な使用と部品あたりのコスト削減につながります。特に、チタンや医療グレードのプラスチックなどの高価な材料を扱う場合に顕著です。

6. 大量生産における費用対効果

スイス式スクリューマシンの初期セットアップとプログラミング作業はより集中的ですが、大量生産においては部品あたりのコストが驚くほど低くなります。速度、無人運転の熟練度、二次工程の最小化はすべて、大量精密スクリューマシニングの経済的優位性を裏付けています。

スイス式加工が対応する主なアプリケーションと市場

スイス式加工のユニークな能力は、ハイテク分野全体で必要とされています。

• 医療および外科： これは主要な市場です。用途には、手術器具部品、関節鏡機器部品、歯科インプラント、骨ネジ、薬物送達システム用の複雑な部品などが含まれます。生体適合性材料の使用と完璧な実行が必須です。

• 航空宇宙および防衛： スイス式加工への依存は、信頼性と軽量性が最優先される、航空電子機器コネクタ、センサーハウジング、ファスナー、燃料システム部品などの重要な部品に対するものです。

• エレクトロニクスおよび通信： 小型化の需要により、スイス式加工は、コネクタピン、シールド部品、ヒートシンク、および民生用電子機器や通信ハードウェア用のその他の小さく複雑な部品の製造に理想的です。

<
