要求の厳しい用途向けスイス式チタン加工の究極ガイド

Table of Content [Hide]

はじめに：精密加工におけるチタンの課題

精密製造の過酷な世界において、チタンのように魅力的でありながら厄介な材料はほとんどありません。次世代の航空宇宙部品、人命を救う医療用インプラント、超高速レーシングコンポーネントを設計するエンジニアにとって、チタンの強度対重量比、耐食性、生体適合性は比類のないものです。しかし、生のチタン棒材を、強靭で滑らかな曲線を描く、ミクロン単位の精密な部品に仕上げるには、機械、工具、専門知識の特別な融合が必要です。ここで、スイス式旋盤によるチタン加工の精度が、単なる選択肢ではなく、必要不可欠となるのです。

当社Falcon CNC Swissは、エンジニアリング社会の利益のために、その知識を発展させることに邁進しています。大手スイス式旋盤によるチタン加工工場として、成功は切削工具とチタンの相互作用の基本を理解することに基づいていると認識しています。エンジニアの仕事台から書かれたこのガイドでは、チタンのスイス式スクリューマシニングの要素を取り上げます。あなたのための内容です。

なぜチタンなのか？スイス式旋盤加工における材料としての動機

技術には古い格言があります。「方法」を考える前に、「理由」を理解する必要があると。チタンは切削のしやすさから選ばれるのではなく、用途がそれを要求するから切削されるのです。

強度対重量比：チタンは、グレードにもよりますが、多くの鋼と同等の強度特性を持ちながら、重量は約半分です。そのため、航空機のブラケットやファスナー、回転部品やペイロードの重量が重要なあらゆる箇所に理想的な材料です。
耐食性と生体適合性：Ti-6Al-4V（グレード5）などの一般的な加工グレードは、人体内では不活性であり、体液や滅菌処理による腐食に耐えるため、手術器具、インプラント、歯科製品に最適です。
耐熱性：チタンは、アルミニウム合金が弱くなる温度でも機械的特性を維持するため、エンジン近傍の航空宇宙部品に適しています。
非磁性と低熱伝導率：小型電子機器や科学機器の校正に望ましい特性です。

しかし、課題はチタンを優れた材料にしている特性そのものにあります。チタンの低熱伝導率は、送り速度と切り込み深さが不十分な場合、熱が切削エッジに留まり、チップに十分に伝わらず、急速な摩耗を引き起こします。その強化された強度は、金属を切削するためにかなりの力を必要とし、これに加工硬化の傾向が加わると、適切に管理しないと表面仕上げの不良や工具破損につながります。

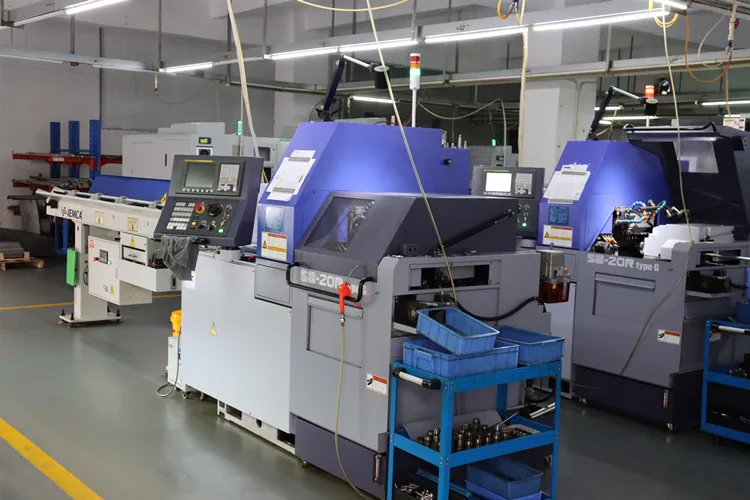

Swiss machining titanium parts in precision CNC machine shop

スイス式ソリューション：なぜスイス型旋盤がチタンに最適なのか

小型チタン部品のスイス式旋盤加工において、スイス型旋盤ほど優れた性能を発揮するものはありません。この特殊なCNC旋盤は、チタンが抱える主要な加工問題を見事に回避します。

比類なきサポート：旋盤のガイドブッシュは、切削作用からわずか数ミリメートルの位置でワークを支えます。このサポートは、チタンのスイス式スクリューマシニングに特徴的なピン、シャフト、ファスナーなどの長く細い部品を加工する際に非常に重要です。この難削合金を加工する際のびびりや公差不良を防ぐには、旋盤の剛性が不可欠です。
熱対策：ガイドブッシュの近接性と、切削界面への高圧クーラントの即時供給が、チタンの熱問題に対処するのに役立ちます。熱の排出は、工具寿命と寸法安定性を維持するための鍵です。
軸の同期：最新のCNCスイス型旋盤は、ライブツーリングと副主軸を組み合わせることで、精密なスイス式旋盤加工によるチタン部品を1回のセットアップで完全加工します。高価で半加工状態のチタン部品の取り扱いを排除することで、歩留まり、一貫性、スループットが向上します。

スイス式旋盤加工に適したチタングレードの詳細

ここで、スイス式旋盤加工に適したチタングレードの詳細について掘り下げます。もちろん、すべてのチタンが同じというわけではなく、どのグレードを使用するかの判断は、あらゆるプロジェクトにおける最初の重要な決定です。

純チタン（グレード1～4）：合金よりも軟らかく延性に富みます。加工は容易ですが、強度は高くありません。耐食性が要求されるプレート、チューブ、および最大の成形性が必要な一部の医療用途に使用されます。

Ti-6Al-4V（グレード5）：チタン合金の主力であり、Ti-6-4は使用されるチタンのほぼ半分を占めています。強度、重量、耐食性の優れたバランスを持ちます。グレード5のチタンのスイス式旋盤加工は、航空宇宙、医療、自動車の性能部品において最も一般的なご依頼です。被削性は普通であり、適度に厳格なパラメータ管理が必要です。

Ti-6Al-4V ELI（グレード23）：グレード5の「超低介在物」バージョンです。高純度、高い破壊靭性、改善された延性を備えています。特に生体適合性と疲労寿命が最重要となるインプラント装置など、医療部品のチタンスイス式旋盤加工に適したグレードです。

その他の合金（Ti-3Al-8V-6Cr-4Mo-4Zrなどのベータ合金）：非常に高強度で延性に優れ、冷間成形性が向上していますが、加工の難しさはさらに増します。多くの場合、まったく異なるアプローチと専門知識が必要であり、工具と工具経路に対する厳格な要件があります。

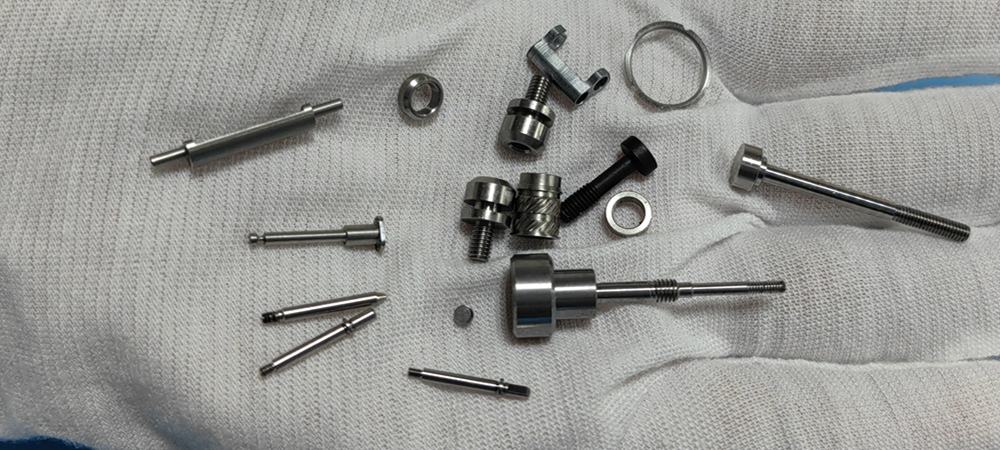

Small titanium precision parts manufactured by Swiss machining process

エンジニアのツールボックス：スイス式旋盤によるチタン加工のベストプラクティス

スイス式旋盤によるチタン加工の成功は、細部への注意力にかかっています。以下は、Falcon CNC Swissが実践している原則です。

工具とジオメトリ：高品質の、無被覆またはAlTiNコーティングされた超微粒子カーバイド工具を使用します。切れ味の良い切れ刃、すくい角が正で、研磨されたフルートは、切削力の低減と切りくず排出に不可欠です。工具の剛性は極めて重要です。

速度、送り、切り込み深さ：ここでの鍵は、低い周速、高い送り速度、安定したチップ負荷です。遅すぎると擦れて加工硬化が発生し、速すぎると破壊的なレベルに熱が蓄積します。加工硬化層の下にある軟らかい状態に切削を移行させることで、安定した積極的な送りで比較的速い切削を維持します。発生する潜熱は材料除去に使用され、予測可能な寸法で硬度が比較的低い「容易な」切りくずが一貫して得られます。

切りくず制御と排出：切りくずは、熱を除去する主要な手段として機能します。パラメータを調整して、明確な「6」または「9」の形にカールし、きれいに分断される切りくずを生成します。連続した「鳥の巣」状の切りくず形成は自殺行為であり、部品への巻き付きによる損傷や過度のダウンタイムを引き起こす可能性があります。高圧クーラントシステムはこれを回避するように設定され、瞬時に吹き飛ばします。

固定具とワーク保持：ガイドブッシュに加えて、カスタムの焼き入れ工具と固定具を使用して治具の安定性を確保します。わずかな振動でも部品に伝わり、工具寿命を縮めたり、表面仕上げを損なう可能性があるためです。

事例：医療用インプラント部品

この脊椎固定装置部品を例に挙げます。複雑な微小ねじであり、厳しいねじ山と解剖学的な形状が要求されます。Ti-6Al-4V ELI（グレード5）から加工されます。

課題：

生体適合性のための完璧な表面、特定のフィーチャーで±0.005mmの公差、生体内での破損につながるマイクロクラックや残留応力などの欠陥が一切ないこと。

当社のスイス式旋盤加工ソリューション：

材料認証：ASTM F136準拠の5-5-5 Ti合金棒材、ロットトレーサビリティ管理。
プロセス設計：ポケット加工にはトロコイドミルパスを使用したCAMプログラミングにより、一定の工具接触と熱分布を実現（表面の曇りなし）。ねじ山のホイリング加工により、より強固で正確なねじ山を実現。
工程内検査：工程間で部品を「プローブ」し、最終加工前にフィーチャーが仕様内であることを確認。このような高価な部品が規格外になるのを防ぎます。
後処理：部品は医療基準に従ってバリ取り、洗浄、不動態化処理。

このレベルの管理された専門性の高い精密スイス式旋盤によるチタン加工こそが、設計を信頼性が高く、生活を向上させる装置へと変えるのです。

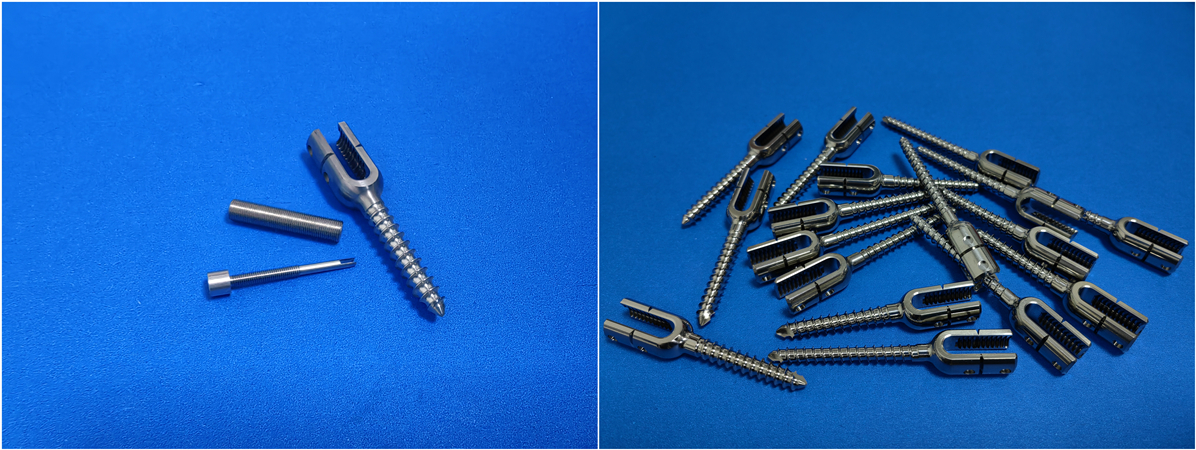

Precision Swiss machining titanium screws for medical and electronic applications
