アルミニウムは、21世紀の主要なエンジニアリング材料の一つです。低密度でありながら優れた強度対重量比、耐食性、そして優れた被削性を備えており、高精度を要求しながらも軽量かつ強度のある素材を必要とする産業にとって理想的な材料です。
航空宇宙用ハウジングからロボットフレーム、ハイエンド民生用電子機器に至るまで、製品設計者は複雑な形状と厳しい公差を要求するハイテク部品の製造に、精密アルミCNC加工を採用しています。
製品設計がますます進化するにつれ、従来の3軸加工では不十分なケースが増えています。現在、エンジニアは高度な5軸アルミCNC加工を利用することで、より少ない段取りと高い精度、優れた表面仕上げで複雑な部品を生産できるようになりました。
ここでは、精密アルミ加工の仕組み、5軸加工が必要となるケース、そしてFalcon CNC Swissのような信頼できる製造サプライヤーを見つける方法について説明します。
精密アルミCNC加工とは、コンピューター制御による製造プロセスで、アルミ素材から材料を除去し、厳しい公差と滑らかな仕上げを持つ高精度部品を創り出します。
主な用途は以下の通りです:
• 航空宇宙構造部品
• 軽量電子機器ハウジング
• 医療機器部品
• ロボットフレーム
• 自動車用高性能部品
従来の機械加工と比較して、CNC技術は以下を実現します:
✔ デジタル精度
✔ 再現可能な生産
✔ 複雑形状への対応
✔ ヒューマンエラーの低減
✔ 生産サイクルの短縮
プロフェッショナルな加工センターでは、部品形状や材料グレードに応じて、±0.005 mmもの厳しい公差を達成できます。
アルミニウムは、機械的特性と生産上の利点の独自の組み合わせを備えており、産業用金属の中で最も被削性に優れた材料の一つとなっています。
材料上の利点
| 特性 | 製造上の利点 |
| 軽量 | 製品全体の重量を削減 |
| 高い強度対重量比 | 航空宇宙・ロボット用途に最適 |
| 優れた被削性 | 高速切削と工具寿命の延長 |
| 耐食性 | 長い耐用年数 |
| 熱伝導性 | 放熱部品に最適 |
| リサイクル可能性 | 持続可能な生産 |
これらの特性により、アルミニウムは高性能なアルミ切削部品の製造に理想的な材料となっています。
標準的なCNCフライス盤は、工具をX、Y、Zの3つの直線軸で移動させます。単純な形状には適していますが、以下のような場合には問題が生じます:
• 深い空洞部
• アンダーカット
• 角度のある形状
• 輪郭に沿った加工が必要な形状
• 間隔の狭い内側コーナー
これらはすべて複数の段取りを必要とし、位置ずれや時間の増加といった問題を引き起こします。従来、このような加工には5軸アルミCNC加工が用いられてきました。
5軸アルミCNC加工は、標準的な直線運動に2つの回転軸を追加することで、工具をワークにほぼあらゆる角度からアプローチできるようにします。
動作能力
| 軸 | 移動方向 |
| X | 左から右へ |
| Y | 前から後ろへ |
| Z | 上下 |
| A | X軸周りの回転 |
| B | Y軸周りの回転 |
この多方向制御により、部品を再位置決めすることなく、複雑な表面を中断なく加工できます。
高精度
部品全体を加工するための個別の段取りが減ることで、部品同士の位置合わせの誤差が減り、意図した形状が維持されます。
複雑形状への対応
輪郭、タービン形状の溝、または有機的な外観を持つ曲線の切削が必要な場合に適しています。
表面仕上げ
連続的な工具経路で切削するため、工具の「段差」による視覚的影響がなく、より滑らかです。
生産速度の向上
多数の面を同時に切削できるため、全体のリードタイムを短縮できます。
工具寿命の延長
工具角度を調整して振動を低減する切削が可能となり、工具寿命が延びます。
このプロセスは材料除去がより高速で行えますが、5軸アルミCNC加工は主に航空宇宙、防衛、ロボット工学、医療用途に適しています。当社のアルミCNC加工能力の詳細はこちら→
航空宇宙
軽量ブラケット、構造支持部品、UAVフレーム、アビオニクスハウジング
ロボット工学と自動化
多関節構造、精密運動部品、センサーハウジング

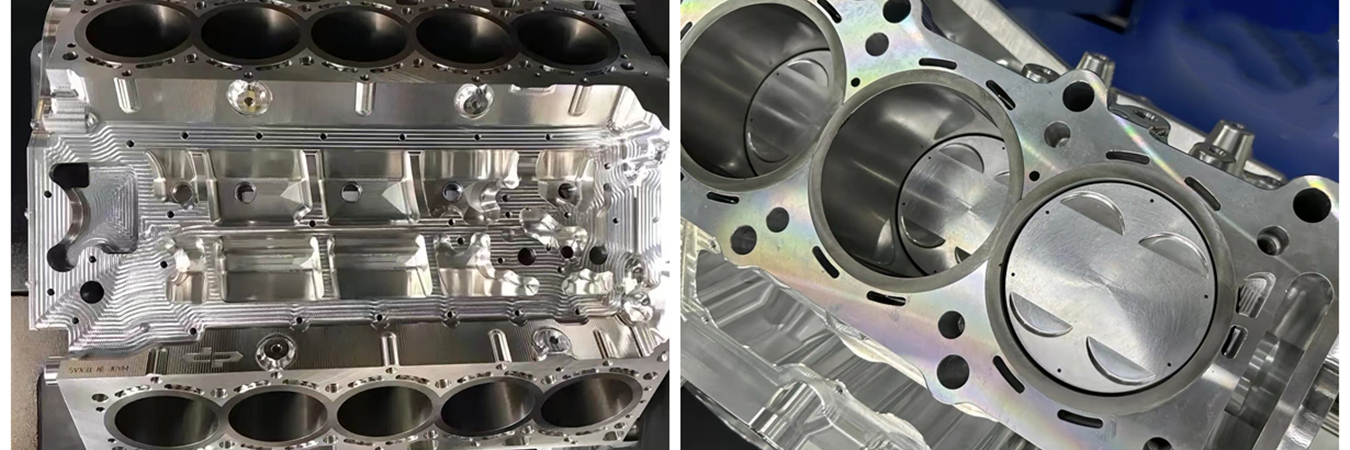

自動車用高性能部品
ターボハウジング、サスペンション部品、軽量シャシー部品
医療機器
画像診断装置フレーム、手術器具部品、診断装置ハウジング
その他、厳しい公差が要求されるアルミ部品のCNC加工に依存する産業も数多くあります。
| 特徴 | 3軸加工 | 5軸加工 |
| 段取り数 | 複数 | 1回 |
| 形状の複雑さ | 中程度 | 非常に高い |
| 表面仕上げ | 標準 | 優れている |
| 生産速度 | 遅い | 速い |
| 部品単価 | 低い（単純部品） | 複雑部品に有利 |
| 精度の安定性 | 中程度 | 優れている |
単純な部品には3軸加工が経済的です。複雑な設計には、5軸アルミCNC加工が効率と品質を大幅に向上させます。
高精度部品において、通常の公差は最も重要です。
以下のような精密測定技術:
三次元測定機 (CMM)
光学測定機器
粗さ計
硬度試験
化学分析
信頼できるサプライヤーは、アルミ切削部品の製造工程の一部として、完全な検査手順を実施しています。
以下の主要な側面を考慮してください
1. 設備能力

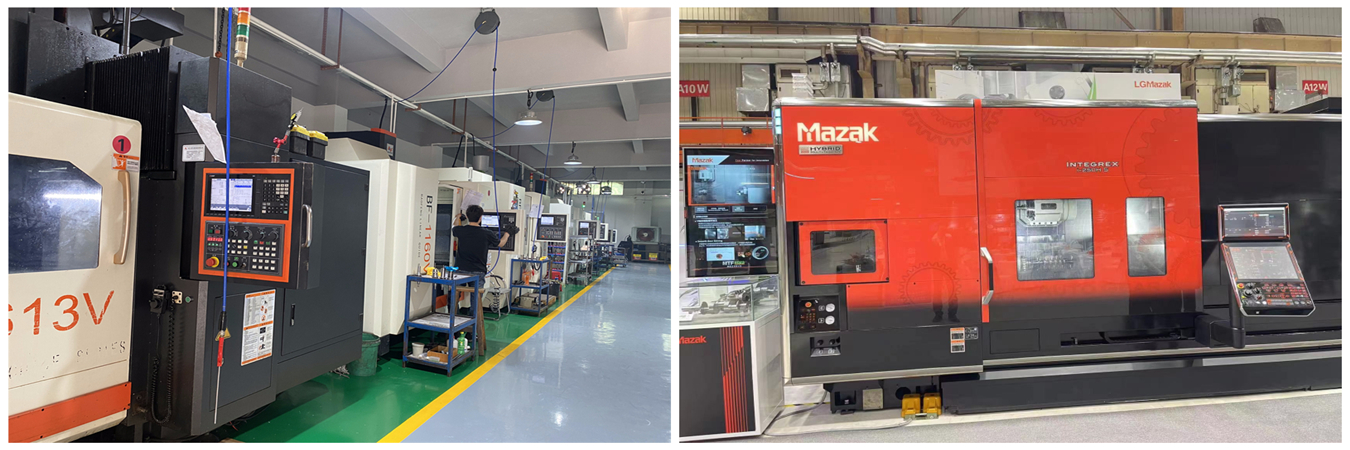

多軸加工センターと最新の自動化設備。
2. エンジニアリング専門知識
製造性を考慮した設計の最適化を支援。
3. 品質認証
完全なISOシステムとトレーサビリティ。
4. 生産能力
<
