つい最近まで、複雑な部品を多数生産するには、製品をより小さな部品に分解する必要がありました。片側を機械加工し、部品を別の場所に移動させ、もう片側を加工し、加工が完了したときにすべてが適切に一直線に並んでいることを祈る、という作業です。部品を異なる場所にセットアップするたびに新たな誤差が生じ、部品が複雑になればなるほど、誤差が発生する可能性は高まります。
今日のCNC加工の世界は大きく異なります。複雑な部品のCNC加工は、多軸技術、高度なソフトウェア、そして精密工学における人間の業績により、大きく進歩しました。これにより、以前は6～7回のセットアップを必要とした部品が、現在では1回の工程で加工可能になりました。10年前には不可能だと考えられていた公差が、今ではごく一般的になっています。
このガイドでは、部品が「複雑」であるとはどういうことか、複雑なCNC加工部品がどのように製造されるのか、そして高公差部品の製造においてサプライヤーを選定する際に考慮すべき点について解説します。これらの概念を理解することで、医療機器インプラント、航空宇宙用サポートブラケット、産業用部品製造の設計プロセスを支援し、コストのかかる製造ミスの可能性を低減します。
解決策の前に、問題を理解しましょう。部品は、以下の特性の1つ以上を持つ場合、複雑なCNC加工部品と見なされます。
| 複雑性の要因 | その重要性 |
| 複合曲線と自由曲面 | 同時多軸移動が必要。3軸機では適切な工具接触を維持できない。 |
| 深いキャビティ | 標準工具では到達不可。ロングリーチ工具や特殊な加工戦略が必要。 |
| アンダーカット | 切削工具が他の面の背後にある形状にアクセスする必要がある。 |
| 薄肉（金属の場合0.8mm未満） | 切削中のたわみや振動が発生しやすい。 |
| 深穴（深さと幅の比3:1） | 工具のたわみ、熱の蓄積、切りくず除去が深刻な問題となる。 |
| 複数の形状にわたる厳しい公差 | 複数セットアップによる累積誤差で部品が規定から外れる可能性がある。 |
| 難削材（チタン、インコネル、硬化鋼） | 工具摩耗が増加し、低速化が必要で、専門的な戦略が求められる。 |
設計がこれらの項目のいくつかに該当する場合、高度なCNC加工部品を検討していることになります。しかし、良いニュースは、適切な設備とアプローチがあれば、これらの課題は管理可能になるということです。
エンジニアが複雑な部品のCNC加工について語る際、5軸技術はほぼ常に話題に上ります。その理由は以下の通りです。
5軸CNC工作機械は、3つの直線軸（X、Y、Z）に加え、2つの回転軸の計5軸に沿って、切削工具またはワークを同時に移動させることができます。これにより5自由度が提供され、工具は実質的にあらゆる方向からワークにアプローチできます。その結果、5軸CNC加工部品は単一のセットアップで完了でき、複数のクランプ操作に伴う累積的な位置決め誤差が発生しません。
| メリット | お客様へのメリット |
| セットアップの削減 | 1回のクランプで4～6回のセットアップを代替。取り扱いが減り、誤差も減少。 |
| より厳しい公差 | 位置決め精度が0.005mm以内で安定。累積誤差を排除。 |
| 優れた表面仕上げ | 工具が最適な切削角度を常に維持。二次仕上げを削減または不要に。 |
| サイクルタイムの短縮 | 複雑部品で最大84%の加工時間削減。 |
| 工具寿命の延長 | 最適な切削角度が工具摩耗を低減。工具寿命が最大140%延長。 |
| 設計自由度の向上 | 3軸機では不可能だった形状が容易に実現可能に。 |
5軸加工における累積公差誤差の回避は、最も重要な利点です。既存の3軸機から部品を取り外し、別の場所に再配置するたびに、新しいセットアップが以前の部品と適切に位置合わせされない可能性が常にあります。これにより、部品を再配置するたびに誤差が累積します。5軸工作機械では、1回の工程で完全な部品を加工するため、再配置された部品の積み重ねによる誤差の累積は発生しません。

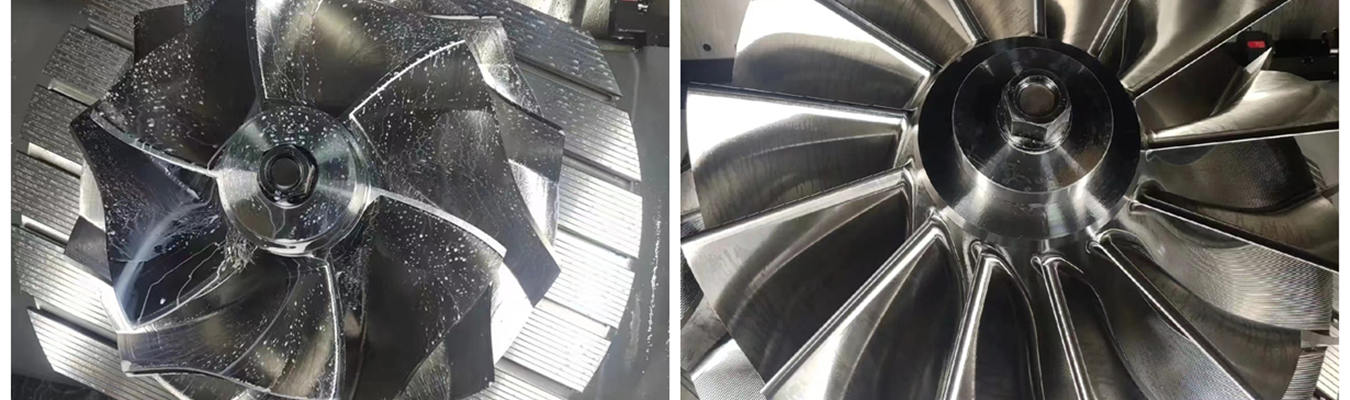

例えば、ジェットエンジンのタービンブレードを考えてみましょう。これはこの用途の典型的なケースです。標準的な3軸機では、この形状を実現するために少なくとも4回のセットアップが必要です。そのため、合格率85%のところ、5軸技術を使用すれば、同じ部品を1回のセットアップで加工でき、合格率99%を達成し、5軸加工によって生成されるジェットタービンブレードの高品質な表面仕上げにより、二次的な研磨工程は不要です。当社の5軸加工技術の詳細をご覧ください。
すべての部品に5軸加工が必要なわけではありません。違いを理解することで、適切なアプローチを選択できます。
| 工作機械の種類 | 軸 | 最適な用途 | 制限事項 |
| 3軸 | X, Y, Z | 平面、単純なポケット、基本的な3D輪郭 | アンダーカットにアクセス不可。多面加工には複数セットアップが必要。 |
| 4軸 | X, Y, Z + A（回転） | 円筒部品、螺旋溝、割り出し多面加工 | 連続曲面への対応は限定的。一部の形状では再配置が必要。 |
| 5軸（3+2） | 割り出し5軸 | 角度のある形状と平面を持つ多面部品 | 1パスで連続曲面を加工できない。 |
| 5軸（フル同時） | 連続5軸 | 複合曲線、自由曲面、タービンブレード、医療用インプラント | 最も高いプログラミング複雑性。最高の能力。 |
真に複雑な金属加工部品には、フル同時5軸加工がしばしば唯一の実用的な解決策です。角度のある形状と平面を持つ部品には、3+2ポジショニング（割り出し5軸）で十分な場合があります。
高精度CNC加工部品について語る際、数値は重要です。何が現実的かを明確にしましょう。
標準的な精度範囲：
| アプリケーションタイプ | 達成可能な公差 | 例 |
| 標準精度 | ±0.01mm | 一般的な産業用部品、ブラケット、ハウジング |
| 高精度 | ±0.005mm | 航空宇宙用構造部品、医療機器 |
| 超高精度 | ±0.002mm～±0.001mm | タービンブレード、ベアリングハウジング、重要航空宇宙部品 |
| ミクロンレベル（特殊） | ±0.001mm | 光学部品、半導体治工具、特殊医療用インプラント |
公差を定義する際は、必要以上に厳しく指定しないでください。厳しい公差はコストに大きな影響を与えますが、性能に付加価値をもたらさない場合があります。経験則として、現実的な公差を使用するように努めるべきです。例えば、重要でない寸法に±0.005インチの公差を使用すると、総製造コストを最大25%～40%削減できます。したがって、厳しい公差の使用は、それを必要とする部品、例えば、部品間の結合部、ベアリングの嵌合部、重要な位置合わせ機能などに限定することが最善です。
航空宇宙分野や医療業界向けに生産される精密部品は、標準公差±0.005mmです。インプラントや手術器具などの医療機器の製造は、機器が要求通りに適合し、生物学的に適合することを保証するために、この公差基準で製造される必要があります。

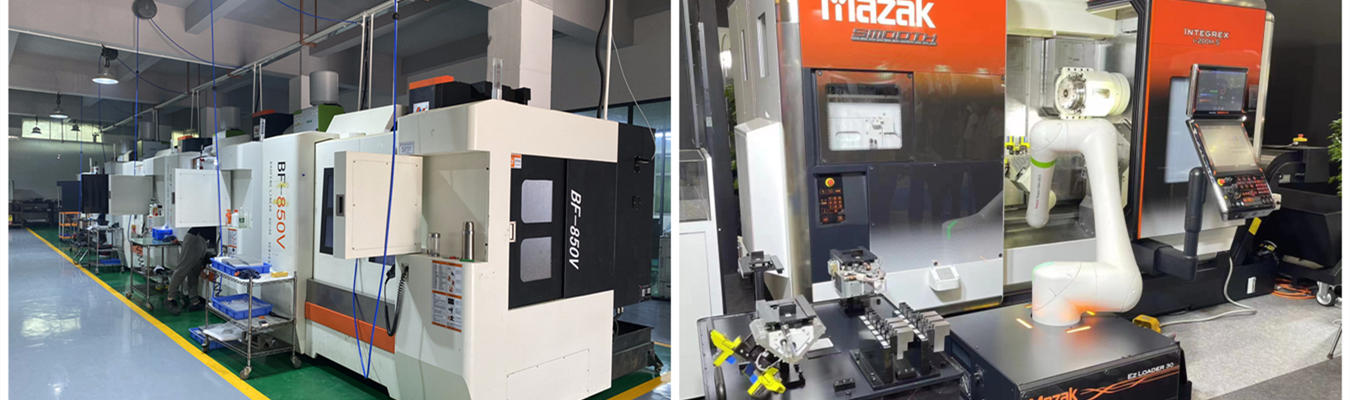

Falcon CNC Swissは、精密な複雑加工を専門としています。当社の施設は、要求の厳しい用途のために特別に設計された、高度な5軸マシニングセンターとスイス式CNC旋盤を備えています。
